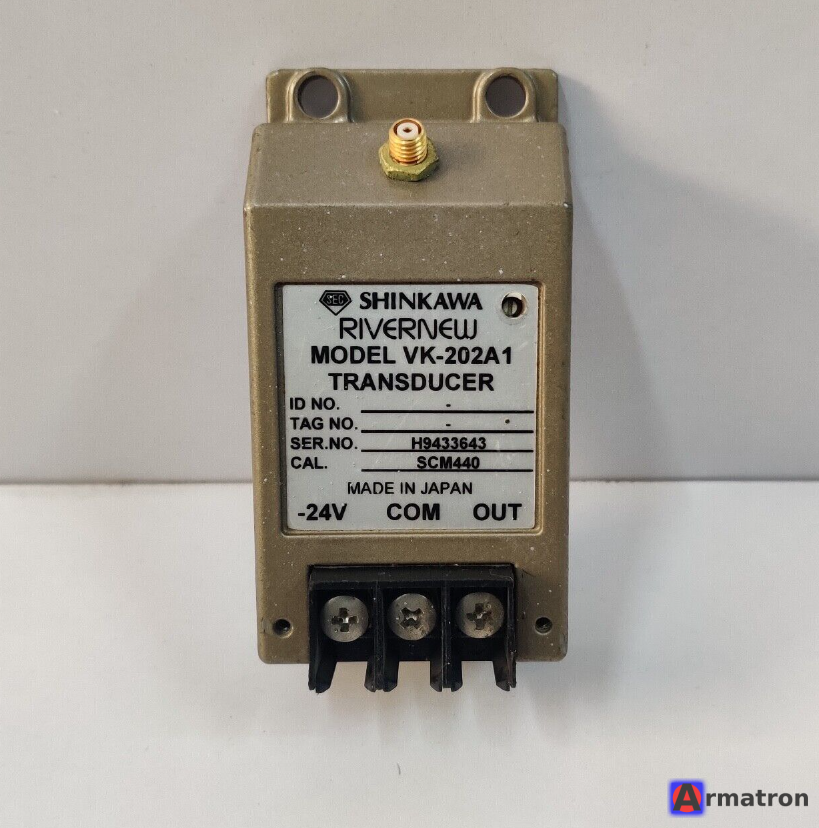

Вибрационный преобразователь VK-202A1 Transducer Rivernew Shinkawa

Shinkawa VK-202A1 (серия Rivernew) — это вторичный преобразователь (драйвер) вихретоковой системы измерения вибрации и осевого смещения, производимый японской компанией Shinkawa Sensor Technology.

Это устройство является частью системы бесконтактного измерения (вихретоковый метод), которая используется для мониторинга состояния вращающегося оборудования (турбины, компрессоры, насосы, вентиляторы).

Ниже приведена ключевая техническая информация и особенности данного прибора:

1. Состав системы

Преобразователь VK-202A1 не работает сам по себе. Он является третьим компонентом измерительной цепи:

1. Датчик (Probe): Обычно серии VC-202N (вихретоковый зонд).
2. Удлинительный кабель (Extension Cable): Серия EC-202N.
3. Преобразователь (Driver): Сам блок VK-202A1.

2. Принцип работы

Преобразователь генерирует высокочастотный сигнал, который через кабель подается на катушку датчика. При взаимодействии с металлической поверхностью (валом) образуются вихревые токи. VK-202A1 демодулирует изменения импеданса катушки и преобразует их в электрический сигнал (напряжение), пропорциональный расстоянию (зазору) между датчиком и валом.

3. Основные характеристики (Типовые для серии VK-202A)

• Входное питание: Обычно -24 В постоянного тока (DC).
• Выходной сигнал: Напряжение (пропорционально смещению).
  • Обычно имеет чувствительность (Scale Factor), например, 4 В/мм или другую, в зависимости от калибровки.
• Диапазон частот: От 0 Гц (статическое смещение) до 10-20 кГц (вибрация).
• Линейный диапазон: Зависит от диаметра головки датчика, с которым он используется.

4. Критически важный момент: Длина системы (System Length)

При заказе или замене VK-202A1 крайне важно знать общую электрическую длину системы.
Системы Shinkawa калибруются под определенную длину кабеля (сумма длины кабеля самого датчика + удлинительного кабеля).

• Стандартные длины: 5 метров или 9 метров.
• Внимание: Если вы подключите драйвер, откалиброванный на 5 метров, к 9-метровой линии (или наоборот), показания будут неверными, и потребуется перекалибровка. Обычно на корпусе преобразователя указана маркировка (например, "5m System").

5. Назначение

• Осевой сдвиг (Axial Displacement): Контроль положения ротора.
• Радиальная вибрация (Radial Vibration): Измерение биения вала (относительная вибрация).
• Обороты/Фаза (Keyphasor): Использование в качестве тахометра или отметчика фазы.

6. Замена и совместимость

Серия VK является классической ("старой") линейкой Shinkawa (Rivernew).

• В современных проектах Shinkawa часто предлагает серию VN (например, драйверы серии VN, совместимые с API 670).
• Однако VK-202A1 все еще широко используется на многих промышленных предприятиях.

Если вы ищете этот прибор для замены:

1. Сфотографируйте шильдик старого прибора.
2. Проверьте маркировку датчика (Probe) и длину удлинительного кабеля.
3. Обратитесь к официальному дистрибьютору Shinkawa Sensor Technology в вашем регионе, так как для корректной работы требуется точное совпадение калибровки.
