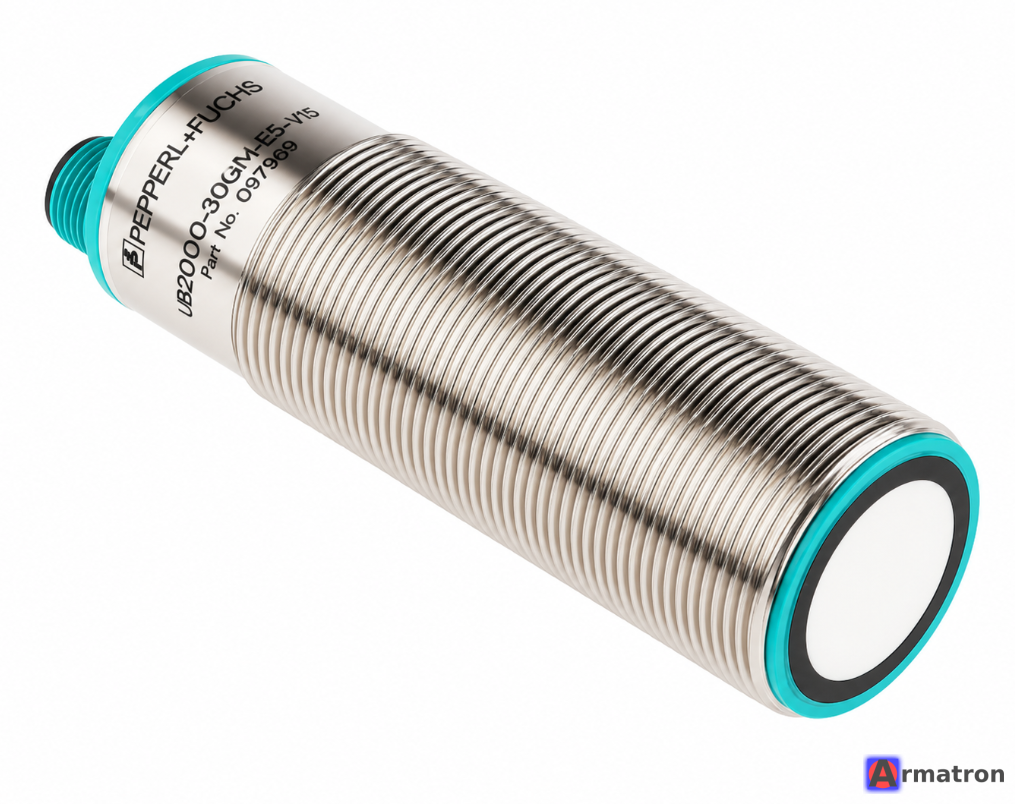

Ультразвуковой датчик UB2000-30GM-E5-V15 097969 Pepperl+Fuchs

Pepperl+Fuchs UB2000-30GM-E5-V15 (артикул 097969) — это высококачественный ультразвуковой датчик диффузионного типа, предназначенный для бесконтактного обнаружения объектов и измерения расстояния в промышленных условиях.

Ниже приведены подробные технические характеристики, описание и особенности данной модели.

Основные характеристики

• Тип датчика: Ультразвуковой (диффузионный).
• Диапазон измерения: 80 ... 2000 мм.
• Слепая зона: 0 ... 80 мм (в этой зоне объекты не обнаруживаются надежно).
• Стандартная мишень: 100 мм x 100 мм.
• Частота преобразователя: около 175 кГц.
• Время отклика: около 150 мс.

Электрические параметры

• Рабочее напряжение: 10 ... 30 В постоянного тока (DC).
• Тип выхода: 1 переключающий выход (PNP).
• Функция выхода: Замыкающий/размыкающий (NO/NC), программируемый.
• Ток нагрузки: до 200 мА.
• Защита: От короткого замыкания и переполюсовки.

Корпус и размеры

• Форм-фактор: Цилиндрический с резьбой M30 (30 мм).
• Материал корпуса: Латунь, никелированная; вставки из пластика (PBT).
• Поверхность преобразователя: Эпоксидная смола/смесь стеклянных сфер; полиуретановая пена.
• Степень защиты: IP65.
• Тип подключения: Разъем M12 x 1, 5-контактный (V15).

Функции и настройки

1. Обучение (Teach-in): Датчик оснащен входом для обучения. С помощью него можно настроить границы переключения и режим работы (нормально открытый или нормально закрытый).
2. Светодиодная индикация:
   • Зеленый: Питание включено.
   • Желтый: Состояние переключающего выхода (горит — объект обнаружен).
   • Красный (мигающий): Ошибка или режим обучения.
3. Температурная компенсация: Встроенная компенсация позволяет датчику сохранять точность при изменении температуры окружающей среды.

Назначение контактов (разъем V15)

1. Pin 1 (Коричневый): +L (10-30V DC).
2. Pin 2 (Белый): Вход обучения (Teach-in).
3. Pin 3 (Синий): -L (GND).
4. Pin 4 (Черный): Переключающий выход (PNP).
5. Pin 5 (Серый): Синхронизация (позволяет подключать несколько датчиков рядом, чтобы они не мешали друг другу).

Преимущества модели

• Надежность: Ультразвуковая технология позволяет обнаруживать прозрачные, блестящие, темные или порошкообразные объекты, которые могут быть «невидимы» для оптических датчиков.
• Устойчивость: Не чувствителен к пыли, туману и грязи на линзе (до определенного предела).
• Простота монтажа: Стандартный размер M30 упрощает установку в существующее оборудование.

Применение

• Контроль уровня заполнения в резервуарах.
• Обнаружение объектов на конвейерных лентах.
• Измерение диаметра рулона.
• Контроль наличия и позиционирование деталей.
