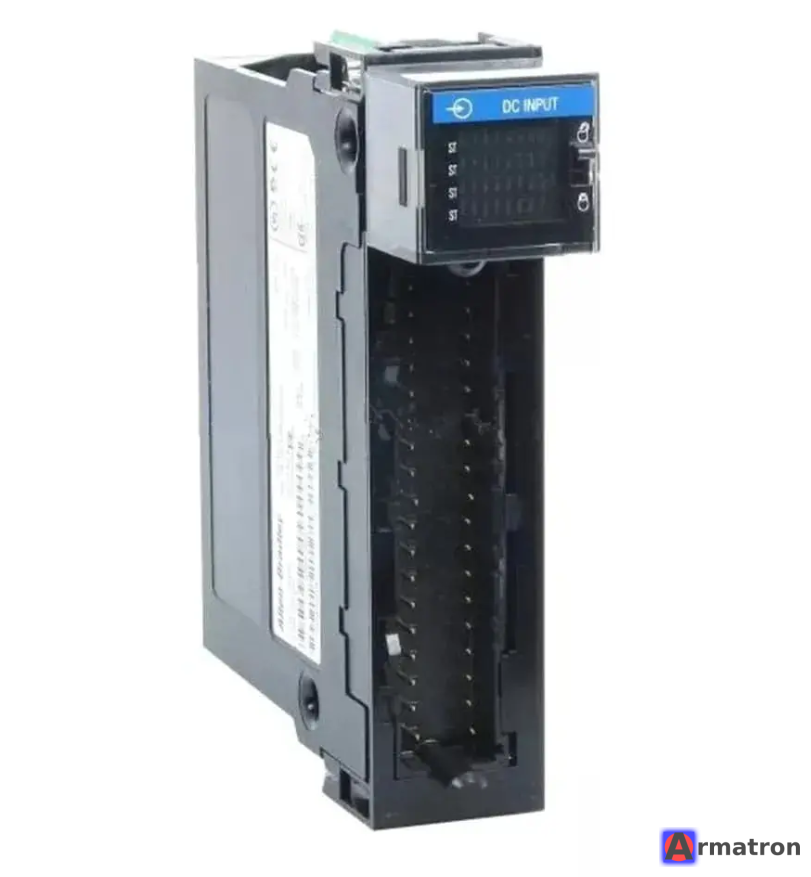

Цифровой модуль ввода постоянного тока 1756-IB32/A Allen Bradley

Артикул: A-1578

Есть в наличии: 1 шт.

Allen-Bradley 1756-IB32 (Серия A) — это модуль дискретного ввода постоянного тока высокой плотности для платформы ControlLogix.

Ниже приведены подробные технические характеристики, особенности подключения и описание данного модуля.

Тип модуля: Модуль цифрового (дискретного) ввода.
Серия (Series): A (указывает на аппаратную ревизию).
Количество входов: 32 точки (высокая плотность).
Категория напряжения: 12/24 В постоянного тока (DC).
Рабочий диапазон напряжения: от 10 до 31.2 В DC.
Тип входа: Sink (Потребляющий ток). Это означает, что модуль подключается к «минусу» (общему проводу), а датчики должны подавать «плюс» (тип PNP / Sourcing sensors).
Потребление тока от объединительной платы (Backplane):
- 150 мА при 5.1 В DC.
- 2 мА при 24 В DC.
Рассеиваемая мощность: Максимум 6.2 Вт при 60°C.

Съемный клеммный блок (RTB):
Модуль не поставляется с клеммной колодкой в комплекте. Для подключения проводов необходимо отдельно приобрести один из следующих корпусов RTB:
- 1756-TBCH: Клеммная колодка с винтовыми зажимами (наиболее популярна).
- 1756-TBS6H: Клеммная колодка с пружинными зажимами.
- Важно: Так как это модуль на 32 точки, требуется глубокий (H - housing) клеммный блок, стандартный узкий не подойдет из-за количества проводов.
Схема подключения (Группы):
- Все 32 входа имеют общую "землю" (Common).
- Внутри модуля входы обычно разделены на группы (например, группа 0-15 и 16-31), но общий провод (COM) объединяет их гальванически.

Фильтрация входов: Программируемое время задержки (фильтра) для защиты от дребезга контактов и помех (Off-to-On и On-to-Off).
Change of State (COS): Поддерживает настройку прерываний при изменении состояния входа (позволяет контроллеру реагировать мгновенно, не дожидаясь конца цикла сканирования).
Изоляция: Обеспечивает изоляцию между входами и объединительной платой (Backplane), но не между отдельными каналами (входами) внутри модуля.

Шасси: Устанавливается в любое шасси серии 1756 (ControlLogix Chassis).
Контроллеры: Работает с контроллерами ControlLogix (1756-L6x, L7x, L8x) и GuardLogix. Также может использоваться в шасси удаленного ввода-вывода (Remote I/O) с адаптерами Ethernet/IP или ControlNet.
Применение: Идеален для шкафов автоматики с ограниченным пространством, где требуется подключить большое количество датчиков 24В (концевики, фотодатчики, кнопки и т.д.).

Серия A (/A) является более ранней версией оборудования. Если вы заменяете старый модуль на новый (например, серии B или C), они обычно обратно совместимы. Однако, если вы ищете замену именно на "Серию A" для строгого соответствия проекту, убедитесь, что версия прошивки (Firmware) совместима с вашим проектом в RSLogix 5000 / Studio 5000.
Для модуля 1756-IB32/A обычно требуется использование функции Electronic Keying (Электронный ключ) в проекте. Рекомендуется ставить "Compatible Module", чтобы избежать ошибок при замене на более новую серию в будущем.

Резюме: Это стандартный, надежный модуль для сбора большого количества сигналов 24В DC с датчиков типа PNP.
