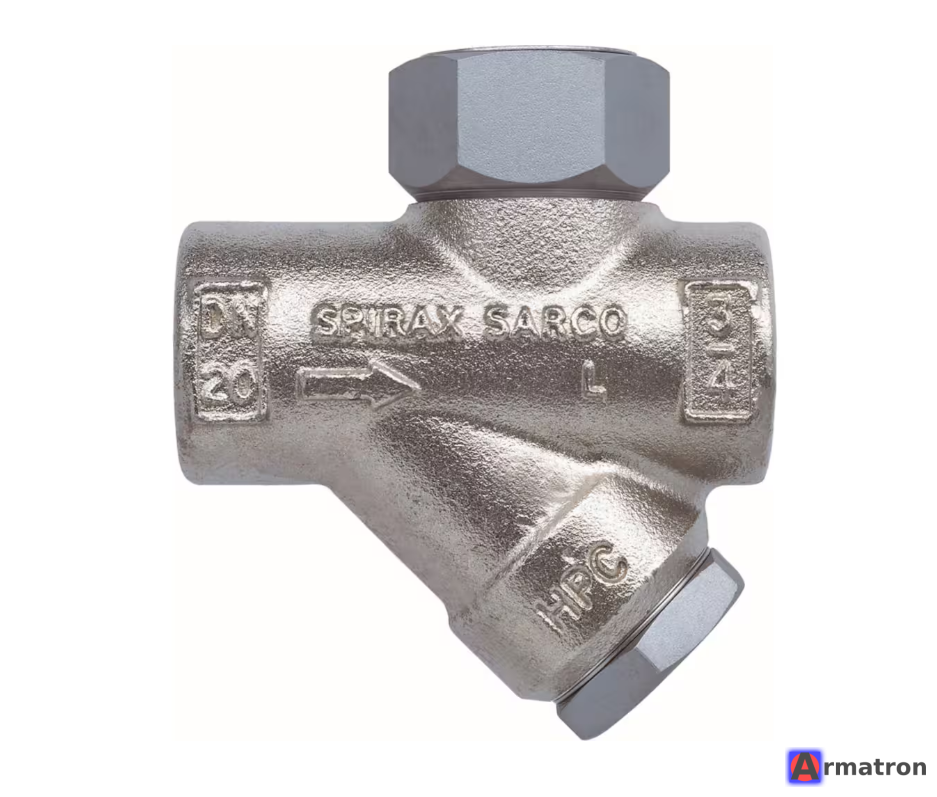

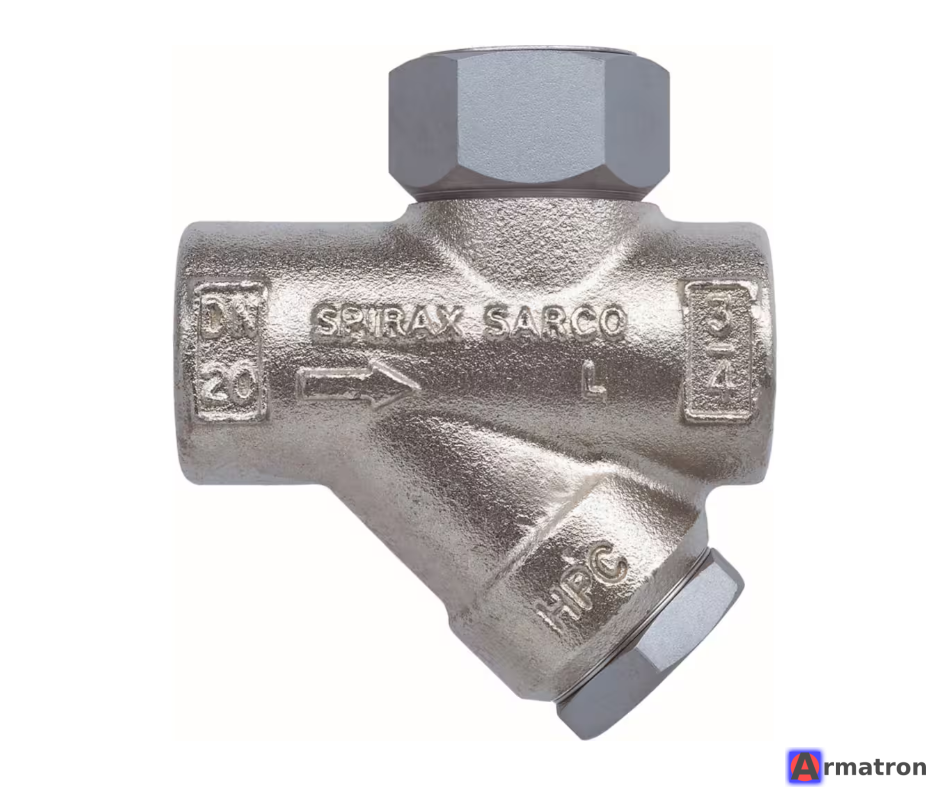

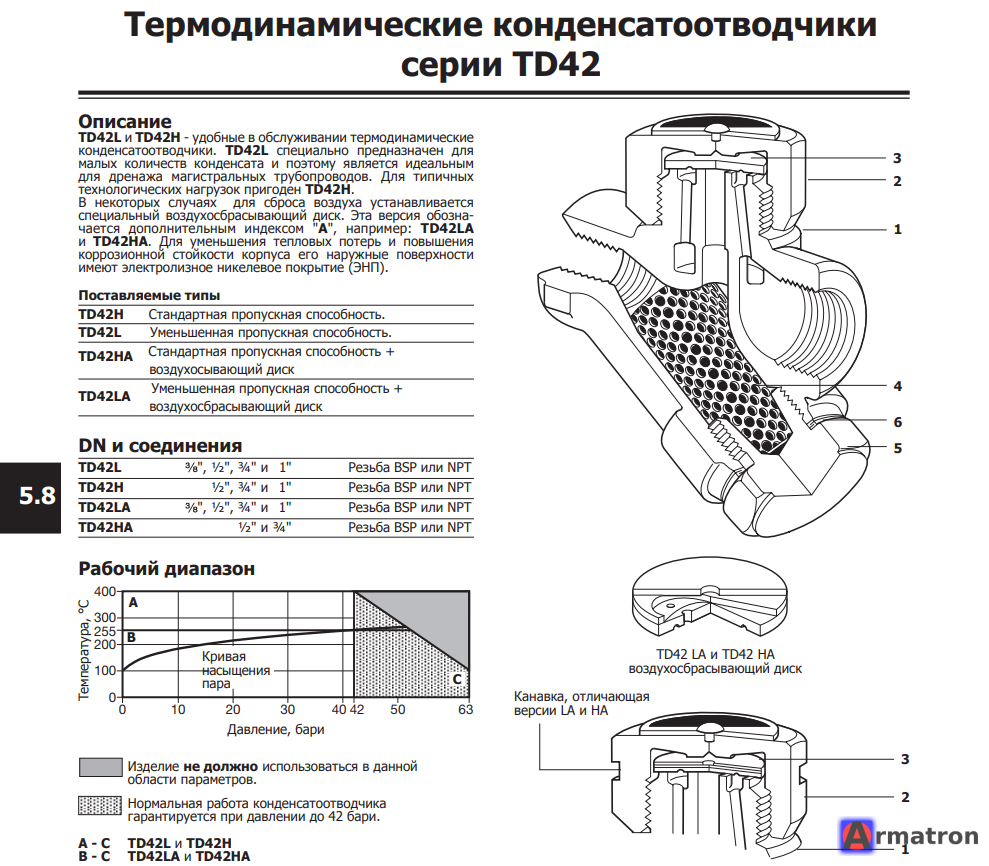

Термодинамический конденсатоотводчик TD42L 3/4" Dn20 BSP Spirax Sarco

Термодинамический конденсатоотводчик Spirax Sarco TD42L 3/4" (DN20) BSP — это компактное и надежное устройство, предназначенное для автоматического отвода конденсата и воздуха из паровых систем. Линейка TD42 является одной из самых популярных в мире благодаря своей простоте, долговечности и эффективности.

Ниже приведен подробный обзор характеристик, особенностей и принципа работы данной модели.

1. Основные характеристики

• Модель: TD42L (буква L означает Low Capacity — низкая пропускная способность, что обеспечивает более точную работу на небольших нагрузках).
• Номинальный диаметр (DN): 20 мм (3/4 дюйма).
• Тип соединения: Резьбовое BSP (трубная цилиндрическая резьба).
• Материал корпуса: Нержавеющая сталь (обычно ASTM A743 Gr CA40).
• Максимальное рабочее давление (PMO): 42 бар изб.
• Максимальная рабочая температура (TMO): 400°C.
• Минимальное давление для стабильной работы: 0.25 бар изб.
• Максимальное противодавление: Не должно превышать 80% от давления на входе.

2. Принцип работы

Работа основана на разнице скоростей движения пара и конденсата (закон Бернулли):

1. При запуске: холодный конденсат и воздух поднимают диск и свободно выходят.
2. Поступление горячего конденсата: скорость потока увеличивается, но диск остается открытым.
3. Поступление пара: когда в устройство попадает пар, его скорость значительно выше, чем у конденсата. Под диском создается зона низкого давления, а над диском (в камере управления) скапливается пар, который давит на диск сверху. В результате диск мгновенно прижимается к седлу, закрывая выход.
4. Открытие: Когда пар в камере над диском охлаждается и конденсируется, давление падает, и накопившийся конденсат снова поднимает диск.

3. Ключевые особенности TD42L

• Встроенный фильтр: Модель оснащена встроенным сетчатым фильтром из нержавеющей стали, который защищает рабочие поверхности от грязи и окалины.
• Простота обслуживания: Диск — единственная подвижная деталь. Его легко заменить, не снимая корпус с трубопровода.
• Устойчивость: Не подвержен влиянию гидроударов и вибраций.
• Материалы: Весь механизм выполнен из закаленной нержавеющей стали, что минимизирует эрозию и коррозию.
• Исполнение L (Low Capacity): Оптимизировано для систем с малым расходом конденсата (например, дренаж паропроводов), что предотвращает частые циклы срабатывания и продлевает срок службы седла.

4. Области применения

• Дренаж магистральных паропроводов (спутники).
• Обогрев емкостей и небольших теплообменников.
• Гладильное и прачечное оборудование.
• Стерилизаторы и другое высокотемпературное оборудование малого объема.

5. Рекомендации по монтажу

• Положение: Рекомендуется устанавливать на горизонтальном участке трубопровода (крышкой вверх). Допускается установка на вертикальных участках, но это может ускорить износ.
• Перед конденсатоотводчиком: Рекомендуется установить запорную арматуру для возможности обслуживания.
• После конденсатоотводчика: Если конденсат поднимается вверх, необходимо установить обратный клапан.

Преимущества именно этой модели:

Spirax Sarco — мировой лидер в области пароконденсатных систем. Выбирая TD42L, вы получаете устройство, которое при правильной эксплуатации может служить десятилетиями.
