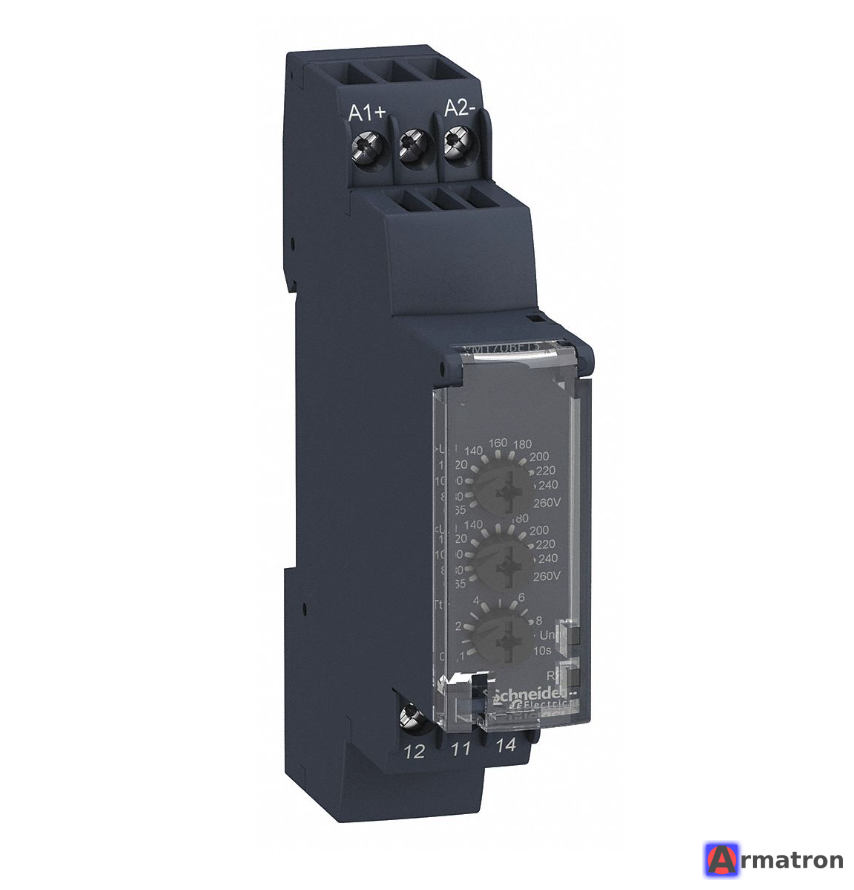

Реле контроля напряжения RM17UBE15 Schneider Electric

Schneider Electric Zelio Control RM17UBE15 — это компактное многофункциональное реле контроля напряжения, предназначенное для мониторинга однофазных сетей переменного (AC) или постоянного (DC) тока.

Ниже приведен подробный обзор характеристик, функций и особенностей настройки этого устройства.

1. Назначение и функции

Реле RM17UBE15 контролирует уровень напряжения в сети и защищает оборудование от:

• пониженного напряжения (Undervoltage).
• повышенного напряжения (Overvoltage).

Оно работает в режиме «окна»: пользователь задает верхний и нижний пороги. Если напряжение выходит за эти пределы, реле срабатывает.

2. Технические характеристики

• Диапазон контроля (Uss): от 65 до 260 В (AC/DC).
• Напряжение питания: Питается от той же цепи, которую измеряет (самопитание).
• Тип тока: Переменный (50/60 Гц) или постоянный.
• Выход: 1 перекидной контакт (C/O).
• Номинальный ток выхода: 5 А.
• Ширина корпуса: 17,5 мм (установка на DIN-рейку, занимает 1 модуль).
• Задержка срабатывания (Tt): Регулируемая от 0,1 до 10 секунд (позволяет избежать ложных срабатываний при кратковременных скачках).
• Гистерезис: Фиксированный, 3% от установленного порога.

3. Элементы управления на передней панели

На лицевой панели расположены три поворотных переключателя (потенциометра):

1. Порог U > (High): Установка верхнего предела напряжения (от 65 до 260 В).
2. Порог U < (Low): Установка нижнего предела напряжения (от 65 до 260 В).
3. Задержка Tt: Время, через которое реле разомкнет контакты после обнаружения аварии.

Индикация:

• Зеленый светодиод (Un): Наличие напряжения питания.
• Желтый светодиод (R): Состояние выходного реле (горит, когда контакты 11-14 замкнуты — т.е. когда напряжение в норме).

4. Принцип работы (Логика)

Реле работает по принципу «положительной безопасности»:

• Нормальное состояние: Если напряжение находится внутри заданного диапазона (Ulow<Ufact<UhighUlow​<Ufact​<Uhigh​), встроенное реле включено (контакты 11-14 замкнуты), горит желтый светодиод.
• Авария: Если напряжение падает ниже UlowUlow​ или поднимается выше UhighUhigh​, начинается отсчет времени задержки TtTt. Если по истечении времени напряжение не вернулось в норму, реле выключается (контакты 11-14 размыкаются), желтый светодиод гаснет.
• Восстановление: Реле снова включится, как только напряжение вернется в диапазон с учетом гистерезиса 3%.

5. Схема подключения

• A1, A2: Подключение измеряемого напряжения (L и N или + и -).
• 11 (общий): Вход фазы для управления нагрузкой или контактором.
• 12 (NC): Нормально закрытый контакт (замыкается при аварии).
• 14 (NO): Нормально открытый контакт (замыкается, когда напряжение в норме).

6. Преимущества модели

1. Универсальность: Работает и с AC, и с DC.
2. Компактность: Экономит место в щите.
3. Простота: Не требует отдельного питания (Self-powered).
4. Надежность Schneider Electric: Высокое качество сборки и четкость срабатывания.

Для чего чаще всего используется?

• Защита бытовой техники в квартирах и частных домах.
• Защита контроллеров, блоков питания и промышленного оборудования от нестабильной работы сети.
• Контроль разряда аккумуляторных батарей (в системах постоянного тока).

Важное примечание: Если вам нужно защитить мощную нагрузку (например, двигатель или весь дом), само реле RM17UBE15 не должно коммутировать ток нагрузки напрямую. Оно должно управлять контактором (магнитным пускателем).
