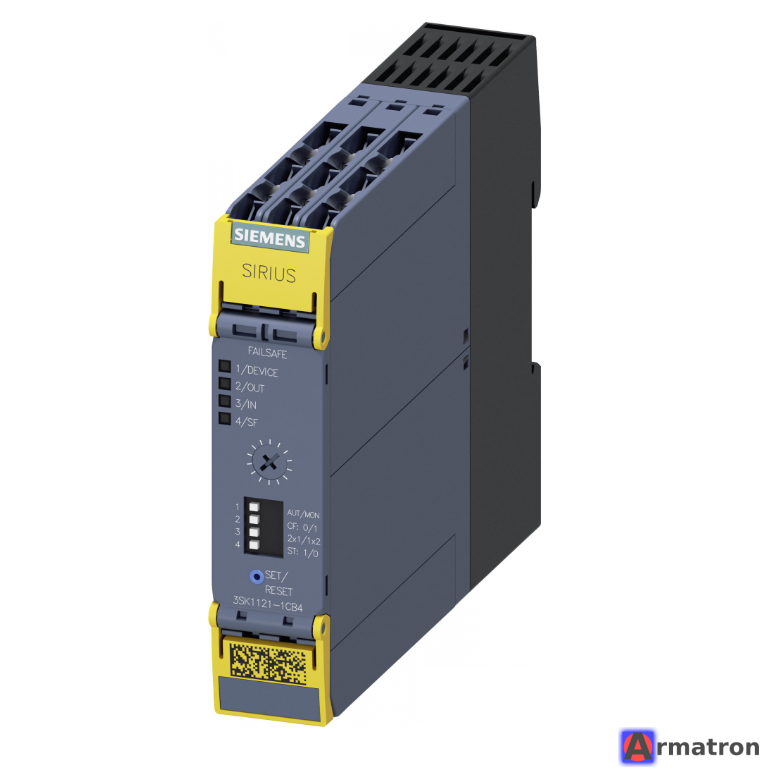

Реле безопасности 3SK1121-1CB42 Siemens

Артикул: A-794
Есть в наличии: 1 шт.
  • Вес: 0 кг.
  • Цена:
    43 370,40  руб.  * без учета НДС
Описание, применение 3SK1121-1CB42 Siemens

Общие технические данные: название продукта SIRIUS
Обозначение продукта реле безопасности
Дизайн продукта Для автономных приложений безопасности
Степень защиты IP корпуса IP20
Защита от поражения электрическим током
Напряжение изоляции Номинальное значение 300 В
Температура окружающей среды
● при хранении -40 ... + 80 ° С
● во время работы -25 ... + 60 ° C
Давление воздуха в соотв. до СН 31205 90 ... 106 кПа
Относительная влажность при работе 10 ... 95%
Высота установки на высоте над уровнем моря максимальная 2 000 м
Виброустойчивость в соотв. по МЭК 60068-2-6 5 ... 500 Гц: 0,75 мм
Ударопрочность 10 г / 11 мс
Сопротивление перенапряжения Номинальное значение 4 000 В
ЭМС излучаемых помех МЭК 60947-5-1, класс А
Среда установки в отношении ЭМС

Этот продукт подходит только для сред класса А.
Оно может вызвать нежелательные радиочастотные помехи в жилых сред. Если это так, пользователь должен принять соответствующие меры.
Категория перенапряжения Категория установки III
Степень загрязнения 3
Количество входов датчиков 1-канальный или 2-канальный 1
Дизайн каскадного да
Тип безопасной проводки входов одноканальных и двухканальных
Свойство продукта защищено от перекрестного замыкания Да
Уровень целостности безопасности (SIL)
● в соотв. в соответствии с IEC 61508 SIL3
● для цепи с задержанным расцеплением в соотв. в соответствии с IEC 61508 SIL3 Уровень производительности (PL)
● в соотв. в соответствии с EN ISO 13849-1 e
● для цепи с задержанным расцеплением в соотв. EN EN 13849-1е

Категория в соотв. в соответствии с EN ISO 13849-1 4
Доля безопасного отказа (SFF) 99% PFHD с высокой скоростью спроса в соотв. по EN 62061 0,0000000037 1 / ч
Средняя вероятность отказа по требованию (PFDavg) с низким уровнем спроса в соотв. в соответствии с IEC 61508 0,000007 1 / год
Значение T1 для интервала контрольных испытаний или срока службы в соотв. в МЭК 61508 20 лет
Аппаратная отказоустойчивость в соотв. в соответствии с IEC 61508 1
Тип предохранительного устройства в соотв. в соответствии с IEC 61508-2 тип B
Количество выходов в зависимости от контакта элемент
● как контакт NC - для мгновенной сигнализации контакт 0 - для сигнализации функции отложенного переключения 0 - мгновенный контакт, связанный с безопасностью 0 - безопасное переключение с задержкой 0
● как НЕТ контакта - для мгновенной сигнализации контакт 0 - для сигнализации функции отложенного переключения 0 - мгновенный контакт, связанный с безопасностью 2 - безопасное переключение с задержкой 2 Количество выходов в виде бесконтактного полупроводника переключающий элемент ● связанные с безопасностью - задержка переключения 0
● для сигнализации функции мгновенного контакта 0 Стоп категория в соотв. по DIN EN 60204-1 0/1

Общие технические данные:
Дизайн ввода
● каскадный вход / функциональное переключение Да
● вход обратной связи да
● начать ввод Да
Тип электрического подключения Розетка Нет
Рабочая частота максимум 360 1 / ч
Ток коммутационной способности
● НЕТ контактов релейных выходов - на DC-13 - при 24 В 3 А - при 115 В 0,2 А - при 230 В 0,1 А - на АС-15 - при 115 В 3 А - при 230 В 3 А
Тепловой ток переключающего элемента с максимальное количество контактов 5 А
Рабочий ток при 17 В минимум 5 мА
Механический срок службы (переключение циклов) типично 10 000 000 Конструкция плавкой вставки для защиты от короткого замыкания НЕ нужны контакты релейных выходов gL / gG: 6A или автоматический выключатель типа A: 3A или автоматический выключатель типа B: 2А или автоматический выключатель типа С: 1А Длина кабеля
● с медью 1,5 мм² и 150 нФ / км на датчик максимальная схема 4 000 м Сделать время с автоматическим запуском
● при постоянном токе максимум 110 мс Сделать время с автоматическим запуском после сбоя питания
● обычно 6 500 мс
● максимум 6 500 мс Сделать время с контролируемым началом
● максимум 110 мс Время задержки обратного хода после открытия предохранителя типичные схемы 40 мс Время задержки обратного хода в случае сбоя питания
● обычно 30 мс
● максимум 40 мс Настраиваемое время задержки выключения после открытия предохранителя схемы 0,5 ... 30
Время восстановления после размыкания цепей безопасности типичный 30 мс Время восстановления после сбоя питания типичное 6,5 с Продолжительность импульса
● вход датчика минимум 75 мс
● вход кнопки включения минимум 0,15 с Схема управления / Контроль: Тип напряжения контроля напряжения питания постоянного тока Управляющее напряжение питания
● в DC - Номинальное значение 24 В Номинальный рабочий диапазон управления напряжением питания значение магнитной катушки
● при постоянном токе 0,8 ... 1,2 Потеря активной мощности типичная 2,5 Вт Установка / монтаж / размеры: монтажная позиция любая Требуемое расстояние для заземленных частей сбоку 5 мм
Требуемое расстояние при параллельном монтаже на сторона 0 мм
Тип крепления винтовой и защелкивающийся
Ширина 22,5 мм Высота 100 мм Глубина 121,6 мм
Соединения / Терминалы: Тип электрического подключения винтовых клемм

Тип подключаемого проводника сечения
● твердый 1x (0,5 ... 2,5 мм²), 2x (1,0 ... 1,5 мм²)
● мелко на мель - с обработкой торца сердечника 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²) Тип подключаемого проводника сечения для Проводники AWG
● твердый 1x (20 ... 14), 2x  — все права принадлежат Promelectrica.ru
