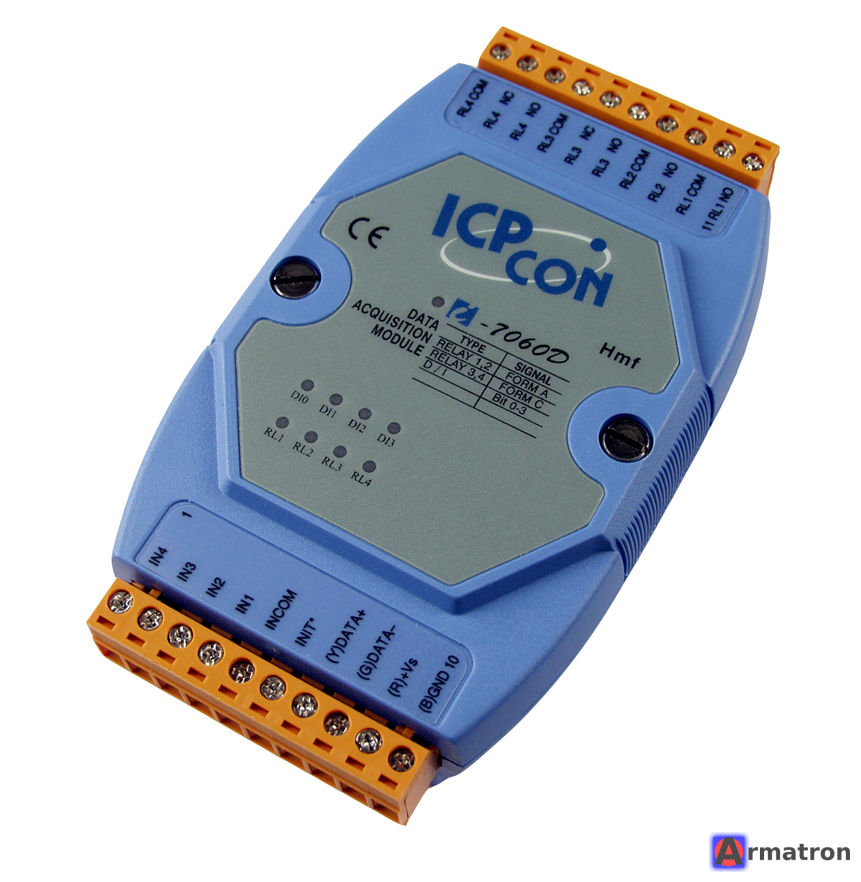

Модуль удаленного дискретного ввода-вывода I-7060D CR ICP DAS

I-7060D CR — это модуль удаленного дискретного ввода-вывода производства компании ICP DAS (Тайвань). Это надежное промышленное устройство, предназначенное для сбора данных и управления исполнительными механизмами через интерфейс RS-485.

Буква «D» в названии означает наличие светодиодной индикации состояния каналов на передней панели, а «CR» указывает на соответствие экологическим нормам RoHS (Lead-Free).

Основные характеристики I-7060D CR

1. Каналы ввода-вывода:

• Дискретные входы (DI): 4 канала.
  • Тип входа: Мокрый контакт (Wet Contact), дифференциальный.
  • Логический «0»: +1 В (макс.).
  • Логическая «1»: +3.5 В ~ +30 В.
  • Входное сопротивление: 3 кОм.
• Релейные выходы (Relay): 4 канала.
  • 2 реле типа Form A (нормально разомкнутые — NO).
  • 2 реле типа Form C (перекидной контакт — NO/NC/COM).
  • Максимальная нагрузка: 5 А при 250 В переменного тока (AC) или 5 А при 30 В постоянного тока (DC).

2. Интерфейс и протоколы:

• Связь: RS-485 (2-проводной).
• Протоколы:
  • DCON (собственный протокол ICP DAS, текстовый).
  • Modbus RTU (поддерживается большинством современных прошивок, позволяет легко интегрировать модуль в сторонние SCADA-системы и к ПЛК).
• Скорость передачи: от 1200 до 115200 бит/с.

3. Изоляция и защита:

• Внутримодульная изоляция: 3750 В ср. кв. (Vrms) для защиты управляющей электроники от скачков напряжения на линии ввода-вывода.
• Watchdog (Сторожевой таймер):
  • Программный (Host Watchdog) — переводит выходы в безопасное состояние при потере связи с контроллером.
  • Аппаратный (Module Watchdog) — перезагружает модуль при зависании.

4. Питание и физические параметры:

• Напряжение питания: +10...+30 В постоянного тока (DC).
• Потребляемая мощность: 1.4 Вт (с включенным дисплеем).
• Рабочая температура: -25°C ~ +75°C.
• Монтаж: на DIN-рейку или на стену.

Ключевые особенности и преимущества

1. Индикация: Светодиоды на лицевой панели позволяют быстро провести диагностику — сразу видно, какие входы активны и какие реле замкнуты, не прибегая к программным средствам.
2. Универсальность реле: Наличие реле типа Form C (перекидной контакт) дает гибкость при проектировании схем (можно использовать как на замыкание, так и на размыкание).
3. Мощные контакты: Реле на 5 ампер позволяют напрямую управлять небольшими двигателями, электромагнитными клапанами или контакторами без промежуточных реле.
4. Масштабируемость: К одной сети RS-485 можно подключить до 255 модулей серии I-7000 (при использовании повторителей).

Типовое применение

• Автоматизация зданий (управление освещением, вентиляцией).
• Промышленный мониторинг состояния датчиков («сухой контакт», герконы, концевые выключатели).
• Дистанционное управление нагрузками через SCADA-систему.
• Системы безопасности и оповещения.

Схема подключения (примерная)

• Входы (DI): Датчик подключается между клеммой DIx и общим проводом (DI.COM).
• Выходы (Relay): Цепь нагрузки разрывается через контакты реле (например, фаза L идет на COM, а с NO уходит на лампу).

Резюме: I-7060D CR — это «рабочая лошадка» промышленной автоматизации, сочетающая в себе функции ввода сигналов и силового управления в одном компактном корпусе.
