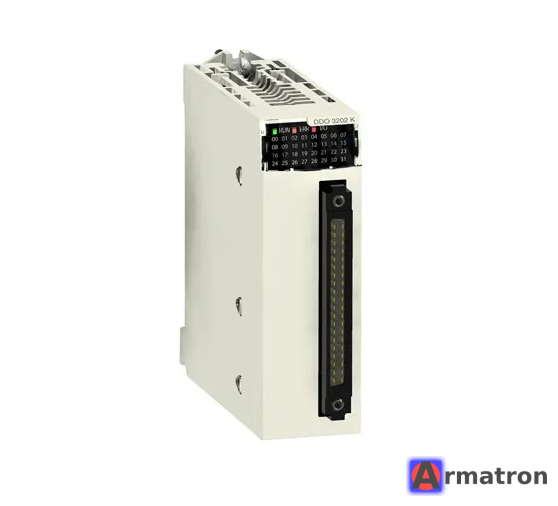

Модуль дискретного вывода BMX DDO 3202K Schneider Electric

Артикул: A-583
Есть в наличии: 1 шт.
  • Вес: 0 кг.
  • Цена:
    55 276  руб.  * без учета НДС
Код EAN: 3595863910476

Основные характеристики
Серия
Modicon X80
Тип продукта
Модуль дискретного вывода
количество дискретных выходов
32 в соответствии с EN/IEC 61131-2
Тип дискретного выхода
Полупроводниковый
логика дискретного выхода
Положительный
напряжение дискретного выхода
24 В 19...30 V пост. ток
Ток дискретного выхода
0.1 А
Дополнительные характеристики
ток на канал
0,125 А
maximum current per module
3,2 А
maximum leakage current
0,1 мА at state 0
maximum voltage drop
<1,5 В в состоянии "1"
сопротивление изоляции
> 10 МОм 500 В пост. тока
рассеиваемая мощность, Вт
3,6 Вт
время отклика на выходе
1.2 мс
параллельное соединение выходов
Да: максимум 3
типовой потребляемый ток
125 мА в 3,3 В пост. ток
Средняя наработка на отказ [MTBF]
312254 гн
тип защиты
Внешний предохранитель защита от включения с обратной полярностью
защита от короткого замыкания
защита от перегрузки
защита от перенапряжения
защита от перегрузки на выходе
С ограничителем тока
С выключателем с электронным расцепителем 0,125 A < Id < 0,185 A
защита от перенапряжения на выходе
С диодом Transil
защита от короткого замыкания на выходе
С внешним предохранителем 2 А
защита от включения с обратной полярностью
Обратно включенный диод
порог обнаружения напряжения
< 14 V пост. ток формирователь сигнала исполнительного устройства аварийная сигнализация
> 18 V пост. ток формирователь сигнала исполнительного устройства в состоянии 0
maximum tungsten load
1,2 Вт
Частота коммутации
0,5/LI² Гц
maximum overload time
15 мс
Активное сопротивление нагрузки
>= 220 Ohm
Светодиодный индикатор состояния
1 светодиод (Зеленый) Работа модуля (RUN)
1 светодиод на каждый канал (Зеленый) диагностика канала
1 светодиод (Красный) ошибка модуля (ERR)
1 светодиод (Красный) модуль вв/выв.
Вес нетто
0,11 кг
Условия эксплуатации
Степень защиты IP
IP20
Директивы
2014/35/EU - директива низкого напряжения
2014/30/EU - электромагнитная совместимость
электрическая прочность изоляции
1500 В Переменный ток в 50/60 Гц 1 минута, выход/земля
1500 В Переменный ток в 50/60 Гц 1 минута, выход/внутренние логические схемы
500 В Постоянный ток 1 минута, между группами каналов
Виброустойчивость
3 gn
Ударопрочность
30 gn
Температура окружающей среды при хранении
-40…85 °C
Температура окружающей среды
0…60 °C
Относительная влажность
5…95 % в 55 °C без образования конденсата
Рабочая высота
0...2000 м
2000...5000 м с понижающим коэффициентом
