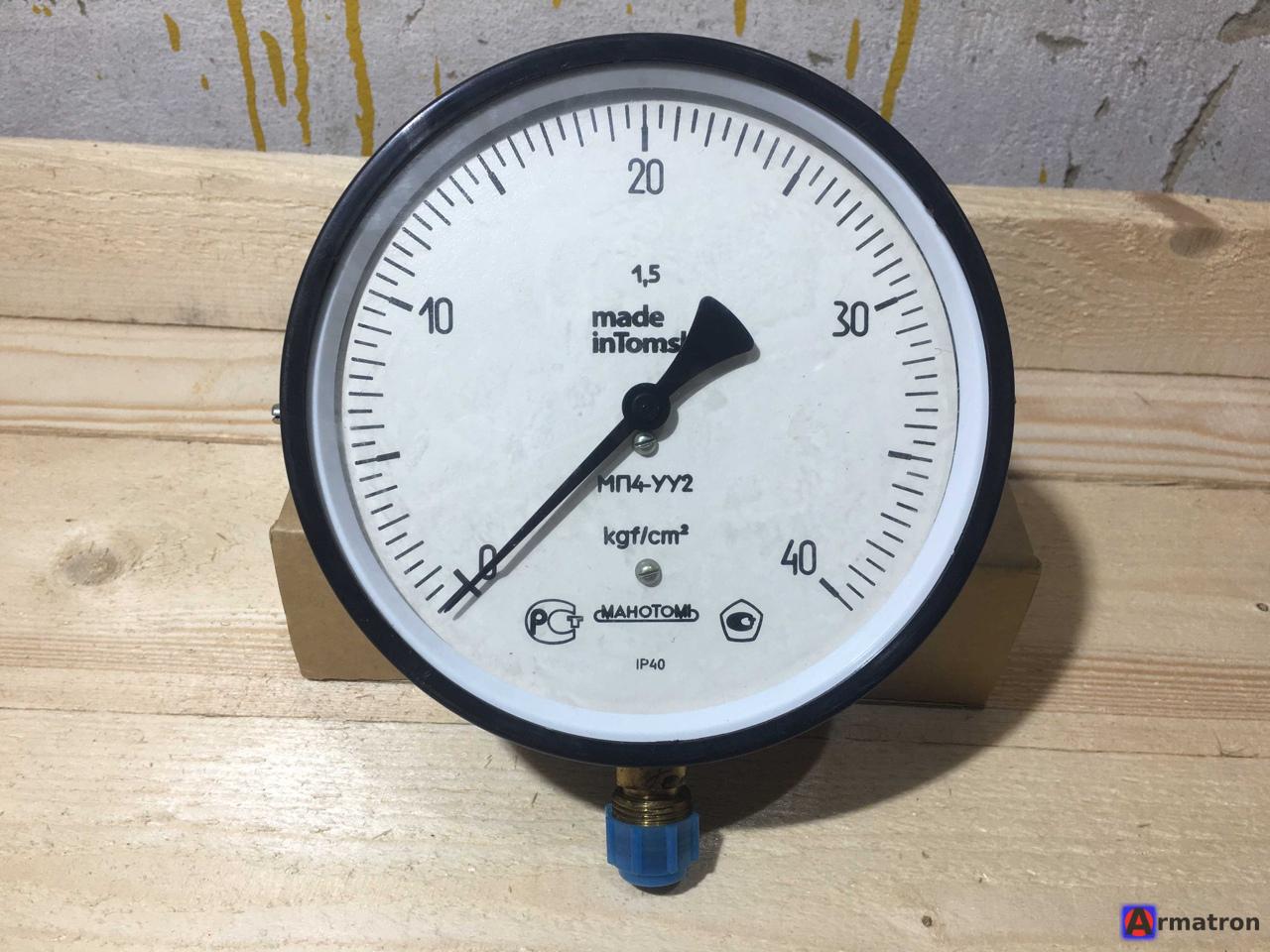

Манометр МП4-У УУ2 0-40 кгс/см2 ОАО Манотомь

Манометр МП4-У (0-40 кгс/см²) производства ОАО «Манотомь» — это классический промышленный показывающий манометр. Это один из самых распространенных приборов в России для измерения давления в котельных, тепловых пунктах и на производствах.

Вот подробная информация о приборе:

Расшифровка маркировки

• МП: Манометр Показывающий.
• 4: Условное обозначение диаметра корпуса — 160 мм (большой циферблат, цифры хорошо видно издалека).
• У: Унифицированный (общепромышленный).
• У2 (в вашем запросе УУ2): Климатическое исполнение. Означает эксплуатацию в умеренном климате (от -50 до +60 °C) под навесом (защита от прямого дождя), но на открытом воздухе.
• 0-40 кгс/см²: Диапазон измерений (эквивалентно 0...4 МПа или 0...40 Бар).

Технические характеристики

• Диаметр корпуса: 160 мм.
• Диапазон: 0...40 кгс/см² (избыточное давление).
• Класс точности: Стандартно 1.5 (погрешность ±1,5% от шкалы). Реже встречается 1.0 (под заказ).
• Резьба штуцера: M20x1.5 (метрическая).

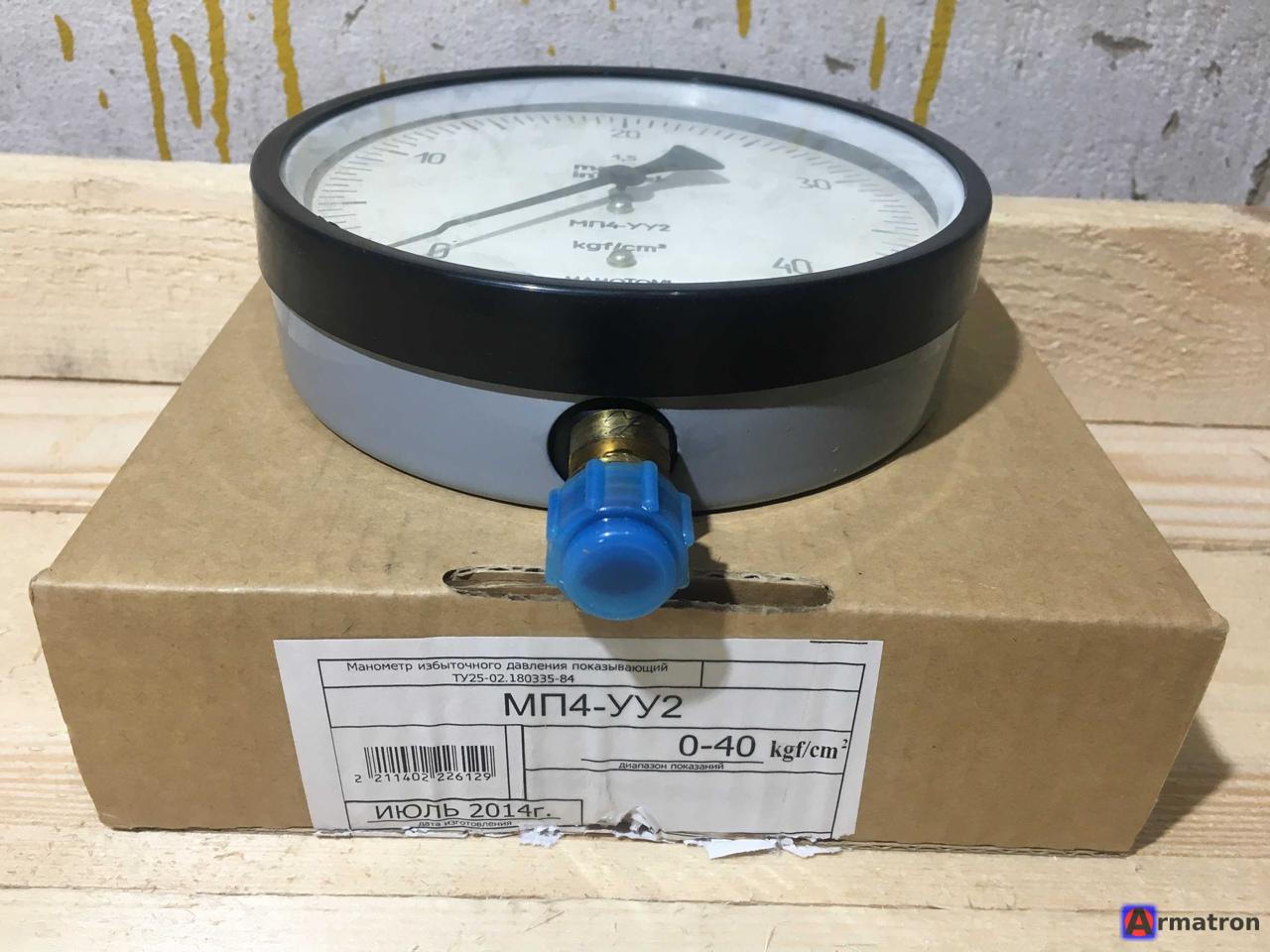

• Расположение штуцера: Радиальное (снизу).

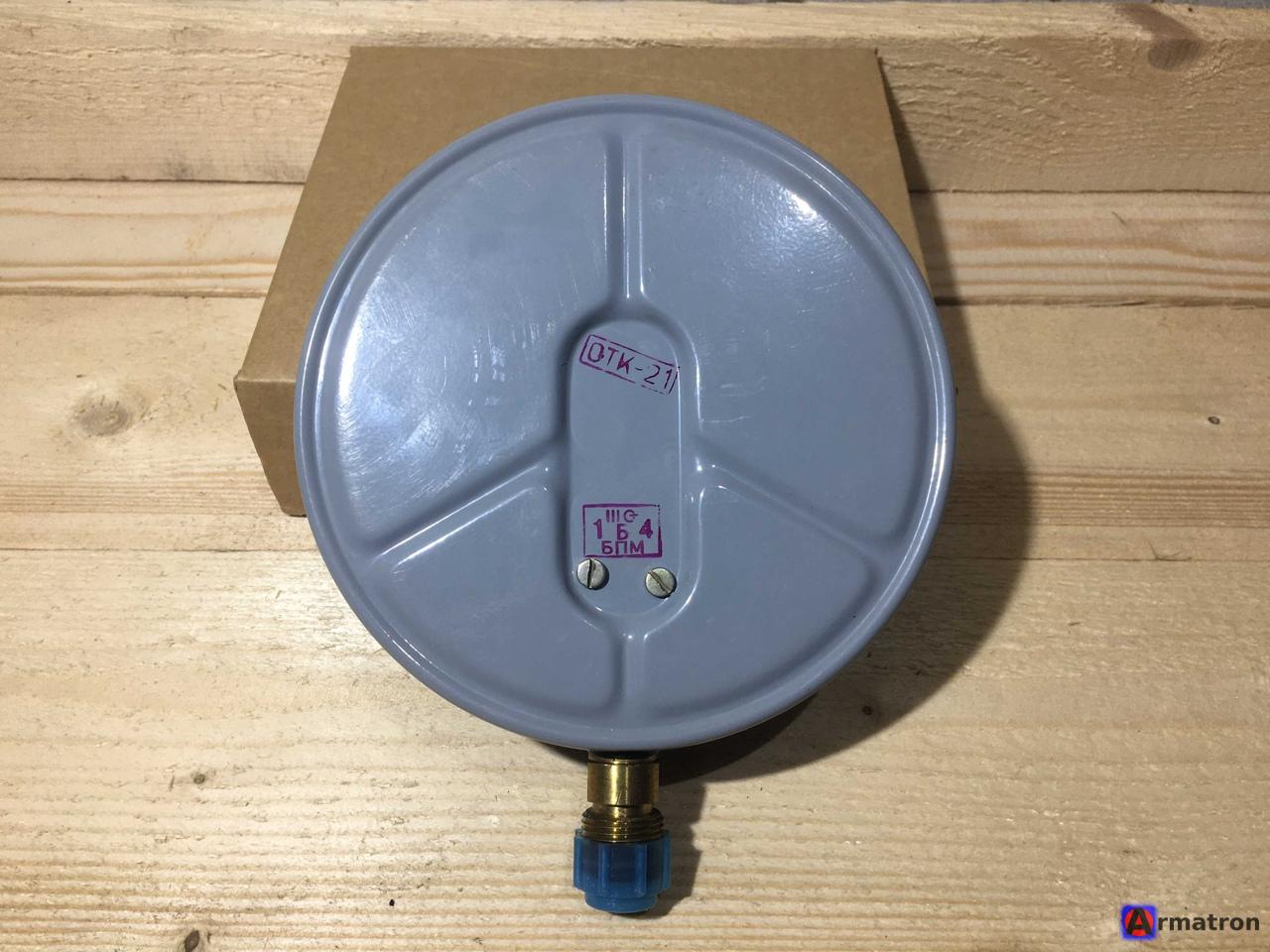

• Материал корпуса: Сталь (черный цвет).
• Материал механизма и штуцера: Медный сплав (латунь).
• Измеряемая среда: Жидкости и газы, неагрессивные к медным сплавам (вода, пар, масло, воздух, топливо), некристаллизующиеся.
• Межповерочный интервал: 2 года.

Особенности эксплуатации и монтажа

1. Поверка: При покупке обязательно проверяйте наличие штампа поверки в паспорте или на стекле/корпусе прибора. Без него инспектор Ростехнадзора или теплосетей прибор не примет.
2. Защита: Так как верхний предел 40 кгс/см² — это достаточно высокое давление, рекомендуется устанавливать манометр через трехходовой кран (для сброса давления и проверки нуля) или через демпферную трубку (трубку Перкинса), если среда горячая (пар/вода выше 70°C) или есть гидроудары.
3. Визуализация: На шкалу часто наносят красную черту на уровне разрешенного рабочего давления (делается по месту эксплуатации). Рабочее давление должно находиться во второй трети шкалы (примерно от 15 до 30 кгс/см² для этого манометра).

Аналоги (взаимозаменяемые)

Если именно «Манотоми» нет в наличии, подойдут любые манометры диаметром 160 мм на 40 бар (4 МПа):

• Росма: ТМ-610Р.
• Физтех: МП4-Уф.
• Метер: ДМ 02-160.

Резюме: Это надежный, ремонтопригодный российский прибор. Для замены старого манометра убедитесь, что резьба совпадает (М20х1.5), а диаметр корпуса (160 мм) влезает в место установки.
