Источники питания MINI-SYS-PS-100-240AC/24DC/1.5 2866983 Phoenix Contact

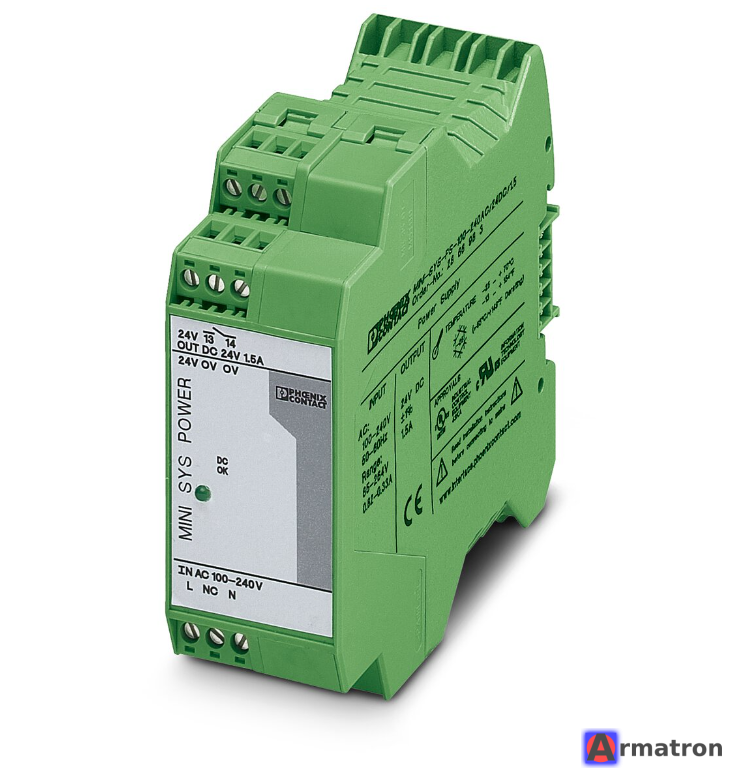

Источник питания MINI-SYS-PS-100-240AC/24DC/1.5 (артикул 2866983) производства Phoenix Contact — это импульсный источник питания серии MINI POWER, специально разработанный для использования в системах автоматизации, где требуется компактность и высокая надежность.

Особенностью версии "SYS" является возможность питания модулей (например, преобразователей MINI Analog) через шинный соединитель на DIN-рейку (T-BUS).

Ниже приведен подробный обзор характеристик и особенностей этого устройства:

1. Основные технические характеристики

• Входное напряжение:
  • Номинальный диапазон: 100...240 В AC (переменный ток).
  • Допустимый диапазон: 85...264 В AC / 90...350 В DC (постоянный ток).
  • Частота: 45...65 Гц.
• Выходные параметры:
  • Номинальное выходное напряжение: 24 В DC (±1%).
  • Номинальный выходной ток: 1,5 А.
  • Мощность: 36 Вт.
• КПД: > 84% (при 230 В AC).
• Габариты (Ш x В x Г): 22,5 x 99 x 107 мм.
• Тип подключения: Винтовые зажимы (съемные).

2. Ключевые особенности

1. Шинный соединитель (T-BUS): Это главная отличительная особенность. Источник питания может передавать напряжение 24 В другим модулям системы через устанавливаемый на DIN-рейку соединитель ME 22,5 TBUS. Это избавляет от необходимости делать перемычки проводами между соседними модулями.
2. Компактный дизайн: Ширина всего 22,5 мм экономит значительное место в шкафу управления.
3. Диагностика: На передней панели имеется светодиодный индикатор "DC OK" (зеленый), сигнализирующий о корректной работе выхода.
4. Универсальный вход: Широкий диапазон входных напряжений позволяет использовать устройство в любой точке мира и даже в сетях постоянного тока.
5. Надежность: Высокая наработка на отказ (MTBF > 500 000 часов).

3. Защитные функции

• Защита от короткого замыкания и перегрузки (ограничение тока).
• Защита от перенапряжения на выходе (Varistor).
• Гальваническая развязка входа и выхода.

4. Области применения

• Системы MINI Analog: Питание измерительных преобразователей Phoenix Contact.
• Шкафы управления с высокой плотностью монтажа: Где важен каждый сантиметр
• Машиностроение и приборостроение: Для питания датчиков, контроллеров и исполнительных механизмов малой мощности.

5. Монтаж

Устройство монтируется на стандартную DIN-рейку NS 35. Для использования функции системного питания необходимо отдельно приобрести шинный соединитель ME 22,5 TBUS 1,5/ 5-ST-3,81 GN (артикул 2707437).

Достоинства и недостатки

Плюсы:

• Чрезвычайно узкий корпус.
• Возможность сквозного питания через шину T-BUS.
• Съемные клеммные блоки (удобно при замене или обслуживании).
• Высокое качество Phoenix Contact.

Минусы:

• Относительно низкий ток (всего 1,5 А) — для мощных нагрузок потребуется серия QUINT или TRIO.
• Цена выше, чем у бюджетных серий (например, STEP-PS), из-за системных функций.
