Источники питания MINI-PS-100-240AC/10-15DC/2 2938756 Phoenix Contact

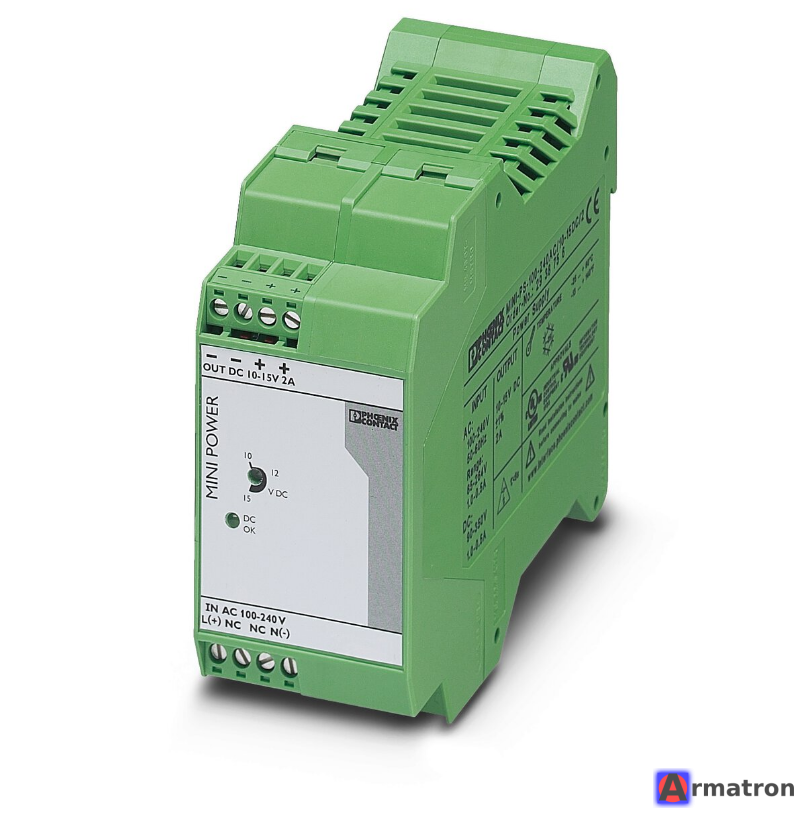

Источник питания MINI-PS-100-240AC/10-15DC/2 (артикул 2938756) от Phoenix Contact — это импульсный блок питания серии MINI POWER, предназначенный для узких шкафов управления и систем автоматизации, где требуется высокая плотность монтажа.

Ниже приведен подробный обзор технических характеристик и особенностей этой модели.

Основные характеристики (2938756)

1. Входные параметры (AC/DC):

   • Номинальное входное напряжение: 100 В AC ... 240 В AC.
   • Диапазон входного напряжения: 85 В AC ... 264 В AC (переменный ток) или 90 В DC ... 350 В DC (постоянный ток).
   • Частота сети: 45 Гц ... 65 Гц.

2. Выходные параметры:

   • Номинальное выходное напряжение: 12 В DC (постоянный ток).
   • Диапазон регулировки выходного напряжения: 10 В ... 15 В DC (настраивается с помощью потенциометра на передней панели). Это полезно для компенсации падения напряжения на длинных проводах.
   • Номинальный выходной ток: 2 А.
   • КПД: > 86% (при 230 В AC).

3. Конструкция и монтаж:

   • Тип монтажа: На DIN-рейку (NS 35).
   • Ширина корпуса: 45 мм (очень компактный).
   • Габариты (ШхВхГ): 45 x 99 x 107 мм.
   • Степень защиты: IP20.

4. Безопасность и индикация:

   • Индикация: Светодиод "DC OK" (зеленый) сообщает о корректной работе выхода.
   • Сигнальный выход: Активный транзисторный выход для мониторинга состояния (DC OK).
   • Защита: Защита от короткого замыкания, перегрузки и холостого хода.

Ключевые особенности серии MINI POWER

• Гибкость: Широкий диапазон входного напряжения позволяет использовать прибор в любой стране мира.
• Надежность: Высокий показатель MTBF (среднее время наработки на отказ) — более 500 000 часов.
• Компактность: Серия MINI разработана специально для модульных систем и систем с ограниченным пространством.

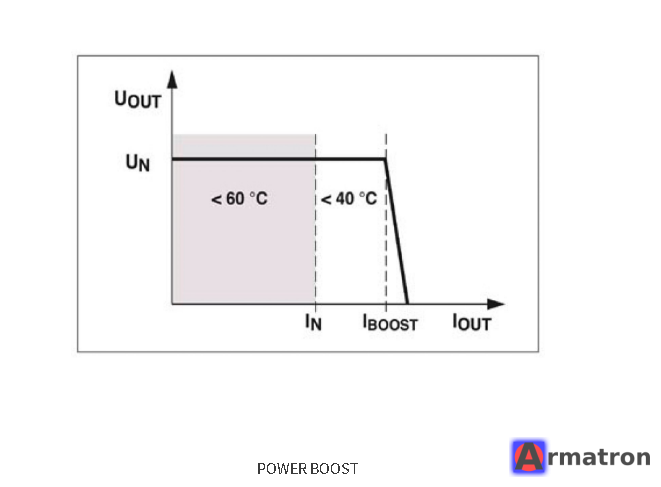

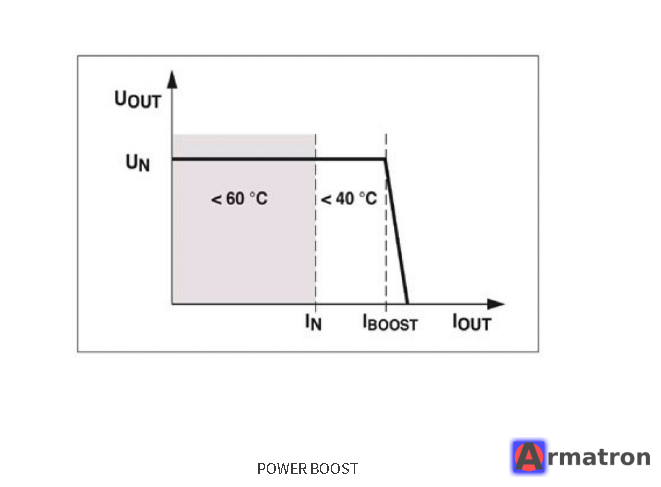

• Температурный диапазон: Работает при температурах от -25°C до +70°C (снижение мощности начинается после +60°C).

Применение

Этот блок питания чаще всего используется для:

• Питания измерительных приборов.
• Систем управления зданием (умный дом).
• Питания датчиков и контроллеров, требующих напряжения 12 В (или в диапазоне 10-15 В).
• Промышленной автоматизации малого масштаба.

Статус модели

На данный момент модель 2938756 является классической. У Phoenix Contact также появилась обновленная серия MINI 2 (например, артикул 2902998), которая еще компактнее и обладает дополнительными функциями, однако модель 2938756 по-прежнему широко доступна и используется в существующих проектах.
