Фильтр сетчатый фланцевый Fig33 Dn20 Pn16 Spirax Sarco

Spirax Sarco
Артикул: A-1600
Нет в наличии
  • Вес: 0 кг.
  • Цена без НДС:
    16 475,00  руб.
  • Цена с НДС(22%):
    20 099,50  руб.
Сравнить

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

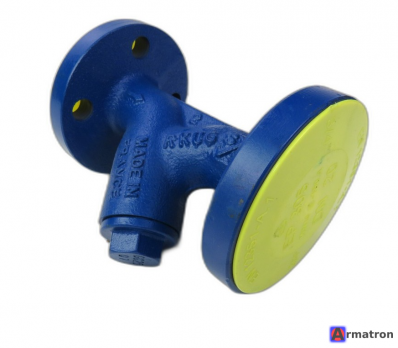

Фильтр сетчатый Y-образный фланцевый Spirax Sarco Fig 33


Основные характеристики:

  • Модель: Fig 33 (серия чугунных фильтров)
  • Диаметр номинальный (DN): 20 мм
  • Давление номинальное (PN): 16 бар
  • Тип присоединения: Фланцевое (обычно по DIN 2501 / EN 1092-2)

Назначение:
Фильтр предназначен для защиты пароконденсатного оборудования, регулирующей арматуры, расходомеров и конденсатоотводчиков от попадания механических загрязнений (окалины, ржавчины, сварочного грата и т.д.), находящихся в трубопроводах.


Техническая спецификация

  1. Материалы:

    • Корпус: Серый чугун (GG-25 / EN-JL1040).
    • Крышка: Серый чугун (GG-25).
    • Фильтрующий элемент (сетка): Нержавеющая сталь (обычно AISI 304 / 316).
    • Прокладка крышки: Армированный графит или безасбестовый материал.

  2. Параметры сетки (стандартные):

    • Для DN20 стандартный размер ячейки обычно составляет 0,8 мм (перфорация).
    • По запросу могут поставляться сетки с ячейкой 1.6 мм или 3.0 мм, а также сетки 0.4 мм (40 mesh) и 0.15 мм (100 mesh).

  3. Рабочие параметры (Давление / Температура):

    • Максимальное рабочее давление (PMA): 16 бар (при температуре до 120°C).
    • Максимальная рабочая температура (TMA): 300°C (при сниженном давлении).
    • Примечание для пара: При использовании на насыщенном паре максимальное давление обычно ограничивается 13 бар при 220°C (характерно для чугуна GG-25).

  4. Габаритные размеры (ориентировочные для DN20):

    • Строительная длина (L): 150 мм (Стандарт DIN 3202 F1).
    • Вес: примерно 3.0 - 3.4 кг.

  5. Пропускная способность (Kvs):

    • Для DN20 Kvs составляет примерно 9 - 11 м³/ч (в зависимости от чистоты сетки).


Особенности конструкции и монтажа

  • Пробка: В крышке фильтра обычно имеется спускная пробка (размер резьбы часто G 1/4" или G 1/2"), которую можно заменить на дренажный кран для продувки фильтра без остановки системы.
  • Монтаж:
    • На горизонтальных трубопроводах: крышкой вниз.
    • На вертикальных трубопроводах: только при потоке сверху вниз (крышкой вниз).
  • Направление потока: Должно совпадать со стрелкой, отлитой на корпусе.
