Ниже приведено подробное техническое описание и характеристики для запрашиваемого оборудования:

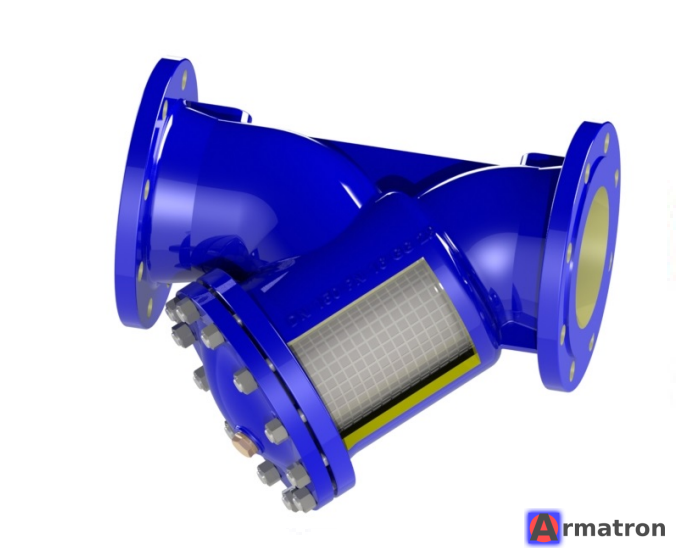

Фильтр сетчатый (грязевик) Zetkama, серия 821, исполнение Dn125 Pn16.
Это классический Y-образный осадочный фильтр, предназначенный для защиты трубопроводной арматуры (насосов, клапанов, редукторов) от механических загрязнений (песок, окалина, ржавчина, стружка).
Основные характеристики
- Производитель: Zetkama (Польша)
- Модель (Фигура): 821 (Fig. 821)
- Тип: Y-образный, сетчатый, наклонный
- Диаметр номинальный (DN): 125 мм
- Давление номинальное (PN): 16 бар (1.6 МПа)
- Рабочая среда: Вода (холодная, горячая), пар, гликоль, неагрессивные жидкости.
- Максимальная температура: до +300°C (при сниженном давлении, согласно графику «Давление-Температура»).
- Исполнение (Type 63): Обычно указывает на конкретную комплектацию сеткой (стандартная сетка для этого диаметра) или вариант покраски/обработки.
Материалы (Спецификация)
- Корпус: Чугун серый EN-GJL-250 (JL1040).
- Крышка: Чугун серый EN-GJL-250 (JL1040).
- Сетка (Фильтрующий элемент): Нержавеющая сталь X5CrNi18-10 (AISI 304 / 1.4301).
- Прокладка крышки: Графит армированный (CrNi).
Габаритные размеры и параметры для Dn125
- Строительная длина (L): 400 мм (согласно EN 558-1, ряд 1).
- Высота (H): ~ 301 мм.
- Диаметр фланца (D): 250 мм.
- Межцентровое расстояние крепежных отверстий (K): 210 мм.
- Количество отверстий под болты: 8 шт.
- Диаметр отверстий: 18 мм (под болт M16).
- Вес: ~ 38,5 кг.
- Kvs (Пропускная способность): 326 м³/ч.
Характеристики сетки (Стандарт для Type 63 / Fig 821 Dn125)
Для диаметра Dn125 в стандартном исполнении обычно используется сетка «F» (Fine) или нормальная:
- Размер ячейки (отверстия): 1,6 мм (диаметр).
- Количество ячеек на см²: ~ 28.
- Примечание: Существуют исполнения с более мелкой или крупной сеткой под заказ, но «Type 63» чаще всего подразумевает стандартную промышленную фильтрацию для систем отопления/водоснабжения.
Особенности и преимущества
- Экологичность: Материалы пригодны для повторной переработки.
- Обслуживание: Очистка фильтра производится без демонтажа корпуса из трубопровода — достаточно открутить крышку и вынуть сетку.
- Монтаж: Может устанавливаться в горизонтальном (крышкой вниз) или вертикальном положении (при потоке сверху вниз).
- Слив: Пробка в крышке (G 3/4" или G 1/2" в зависимости от года выпуска) позволяет установить сливной кран для быстрой промывки.
Маркировка и заказ
При заказе или поиске в каталогах полное наименование может выглядеть так:
ZETKAMA V821 Y-strainer DN125 PN16 EN-GJL-250 Tmax 300C
Если вам требуется точный чертеж или 3D-модель для проектирования, рекомендуется скачать официальный datasheet с сайта Zetkama для фигуры 821.
