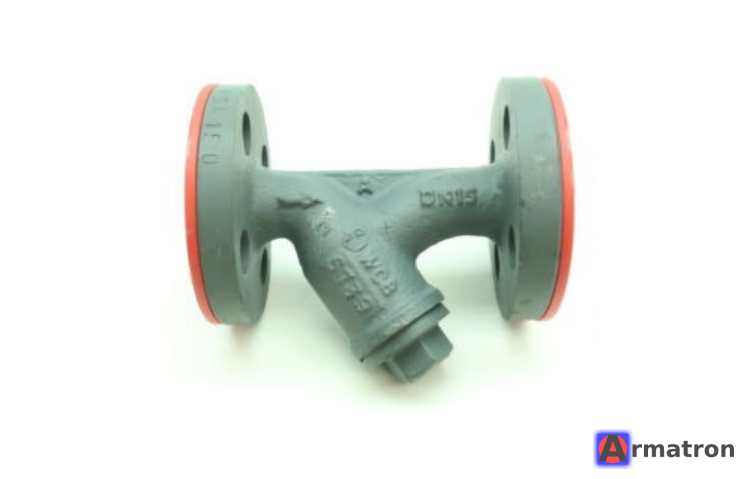

Фильтр сетчатый для пара Fig34 Dn25 Pn40 GSC25 Spirax Sarco

Сетчатый фильтр Spirax Sarco Fig 34 (DN25, PN40) — это высококачественное промышленное устройство Y-образного типа, предназначенное для очистки пара, конденсата, сжатого воздуха и других неагрессивных газов и жидкостей от механических примесей (ржавчины, окалины, частиц сварки).

Ниже приведены подробные характеристики и описание данной модели.

Основные технические характеристики

• Модель: Fig 34
• Типоразмер (DN): 25 мм (1")
• Номинальное давление (PN): 40 бар (4.0 МПа)
• Материал корпуса: GSC25 (Литая углеродистая сталь, марка 1.0619 / ASTM A216 WCB)
• Тип присоединения: Фланцевое (согласно DIN/EN)
• Фильтрующий элемент (сетка): Нержавеющая сталь (обычно AISI 316 / 1.4401)
• Максимальная рабочая температура: до +400°C (зависит от давления, см. график "давление-температура")

Особенности конструкции

1. Прочность: Использование литой стали GSC25 позволяет использовать фильтр в системах высокого давления и при значительных температурных нагрузках, для которых чугунные фильтры (например, рис. 12) не подходят.
2. Сетка: Стандартная сетка имеет определенный размер ячеек (обычно 0,8 мм или больше),
3. Крышка: Оснащена сливной пробкой, которую
4. Уплотнение: Между корпусом и крышкой используется надежная графитовая прокладка из нержавеющей стали.

Применение

Этот фильтр является «золотым стандартом» для пароконденсатных систем:

• Устанавливается перед редукционными клапанами, чтобы предотвратить повреждение седла и плунжера.
• Устанавливается перед конденсатоотводчиками, чтобы исключить их засорение.
• Защищает расходомеры и регулирующие клапаны.

Преимущества

• Долговечность: Устойчив к эрозии и коррозии в паровых средах.
• Ремонтопригодность: Сетку легко вынуть для промывки или заменить.
• Надежность бренда: Spirax Sarco — мировой лидер в оборудовании для пара.

Рекомендации по установке

1. Ориентация: На горизонтальном паропроводе фильтр следует устанавливать "в бок" (сетчатой частью горизонтально), чтобы избежать скопления конденсата в нижней части, что предотвращает гидроудары.
2. Направление потока: Строго по стрелке на корпусе.
3. Обслуживание: Рекомендуется регулярно проверять состояние сетки, особенно после первого пуска системы.
