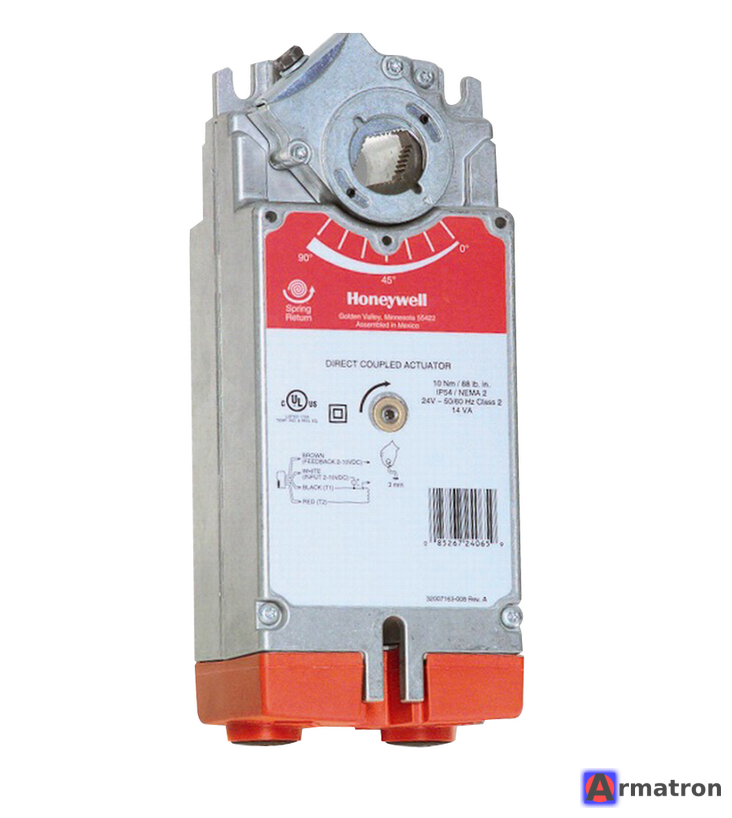

Электропривод с возвратной пружиной S1024-2POS-SW2 Honeywell

Honeywell S1024-2POS-SW2 — это электропривод для воздушных заслонок с возвратной пружиной. Он используется в системах вентиляции и кондиционирования (HVAC) для управления воздушными клапанами.

Ниже приведены подробные технические характеристики и описание данного устройства.

Расшифровка маркировки:

• S: Серия приводов (Standard / Spring return).
• 10: Крутящий момент 10 Нм.
• 24: Напряжение питания 24 В (AC/DC).
• 2POS: Тип управления — двухпозиционное (открыто/закрыто).
• SW2: Наличие 2-х встроенных вспомогательных переключателей (для сигнализации конечных положений).

Основные характеристики:

1. Крутящий момент: 10 Нм (подходит для заслонок площадью примерно до 1.5 – 2.0 м², в зависимости от трения и герметичности клапана).
2. Напряжение питания: 24 В переменного (AC) или постоянного (DC) тока.
3. Функция безопасности (Spring Return): При отключении электропитания встроенная пружина автоматически возвращает привод в исходное (безопасное) положение (обычно закрытое, но зависит от установки).
4. Управление: 2-х позиционное (On/Off). При подаче напряжения привод открывает заслонку, взводя пружину. При снятии напряжения пружина закрывает заслонку.
5. Вспомогательные переключатели (SW2): Имеет 2 настраиваемых микропереключателя (SPDT), которые позволяют передавать сигнал в систему диспетчеризации о том, что привод достиг определенного угла поворота (например, "полностью открыт" или "полностью закрыт").
6. Степень защиты: Обычно IP54 (защита от пыли и брызг).
7. Время срабатывания:
   • Открытие (двигатель): ~45–70 секунд (зависит от нагрузки).
   • Закрытие (пружина): ~20 секунд.

Применение:

• Заслонки наружного воздуха (защита от замерзания теплообменника при аварии по питанию).
• Отсечные клапаны вытяжной и приточной вентиляции.
• Системы, где требуется гарантированное закрытие (или открытие) клапана при обесточивании.

Схема подключения (общая логика):

Привод обычно имеет кабель с несколькими жилами:

• Питание: 2 жилы (обычно Черный и Красный или 1 и 2). Подключаются к источнику 24В.
  • Напряжение есть -> Двигатель работает.
  • Напряжения нет -> Пружина возвращает привод.
• Переключатели (SW2): Обычно 6 жил (по 3 на каждый переключатель: Общий, Н.О., Н.З.). Используются для индикации положения.

Особенности монтажа:

• Привод устанавливается непосредственно на вал заслонки.
• Направление вращения (по часовой или против часовой стрелки) выбирается стороной установки привода на вал (L или R / CW или CCW).

Если вам нужна конкретная схема подключения по цветам проводов или инструкция (datasheet) в PDF, дайте знать, я постараюсь помочь с деталями.
