Электромагнитный ключ КЭЗ-1М.УХЛ2

Электромагнитный ключ КЭЗ-1М (исполнение УХЛ2) — это переносное устройство, используемое в электроустановках для управления электромагнитными замками блокировки.

Ниже приведено подробное описание устройства, его назначение и характеристики.

1. Назначение

Ключ КЭЗ-1М предназначен для отпирания электромагнитных замков (типа ЗБ-1, ЗБ-1М и их аналогов). Эти замки устанавливаются на приводах разъединителей, заземляющих ножей и дверях ячеек в высоковольтных распределительных устройствах (РУ).

Главная цель использования ключа — обеспечение оперативной блокировки, которая предотвращает ошибочные действия персонала (например, включение заземляющего ножа при включенном разъединителе или открытие ячейки под напряжением).

2. Принцип работы

Электромагнитная блокировка работает следующим образом:

1. Проверка условий: Цепь блокировки собирается через вспомогательные контакты (КСА) коммутационных аппаратов. Если действия безопасны, цепь замкнута.
2. Действие ключа: Оператор вставляет ключ КЭЗ-1М в штепсельное гнездо замка (ЗБ-1).
3. Подача питания: При вставке ключа подтягивается сердечник (соленоид) замка (если в цепи блокировки есть напряжение).
4. Разблокировка: Шток замка втягивается, освобождая механизм привода. Оператор может произвести переключение.

Примечание: Ключ также выполняет функцию выпрямления тока, если питание цепей блокировки осуществляется переменным током, а катушки замков рассчитаны на постоянный ток (встроенный выпрямительный мост).

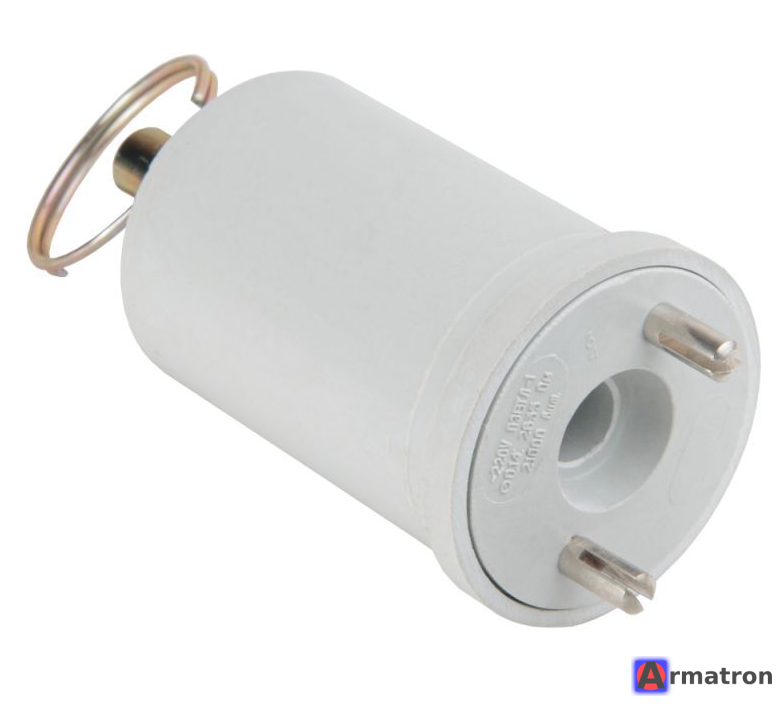

3. Конструкция

Ключ представляет собой пластиковый корпус, внутри которого находятся электрические элементы.

• Контактная часть: Штыри для соединения с гнездом замка.
• Индикация: Обычно оснащен светодиодом или неоновой лампой, которая светится при наличии напряжения в цепи блокировки (сигнализирует о том, что операция разрешена).
• Рукоятка: Подпружиненный механизм для удобства вставки и извлечения.

4. Расшифровка маркировки КЭЗ-1М.УХЛ2

• КЭЗ — Ключ Электромагнитный Замковый.
• 1 — Номер серии/модификации.
• М — Модернизированный (обычно означает улучшенный корпус и наличие световой индикации).
• УХЛ — Климатическое исполнение: для умеренного и холодного климата.
• 2 — Категория размещения: эксплуатация под навесом или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (допускается отсутствие защиты от прямого солнечного излучения и осадков).

5. Технические характеристики (типовые)

• Номинальное рабочее напряжение: обычно 220 В (реже 110 В или 127 В). Ключ часто является универсальным по напряжению в пределах стандарта.
• Род тока: Постоянный или переменный (частотой 50 Гц). Внутри ключа обычно стоит выпрямитель, позволяющий питать катушки постоянного тока от сети переменного тока.
• Режим работы: Кратковременный (ключ не предназначен для длительного нахождения в гнезде под напряжением во избежание перегрева катушки замка).
• Масса: Не более 0,15–0,2 кг.
• Степень защиты корпуса: Обычно IP20 или IP30 (защита от прикосновения к токоведущим частям, но не от воды).

6. Меры безопасности

• Перед использованием необходимо убедиться в целостности корпуса ключа (отсутствие трещин).
• Ключ является инвентарным средством защиты и должен храниться в специально отведенном месте (на щите управления или у дежурного).
• Запрещается использовать неисправный ключ или пытаться силой разблокировать замок при отсутствии разрешения (свечения индикатора).
