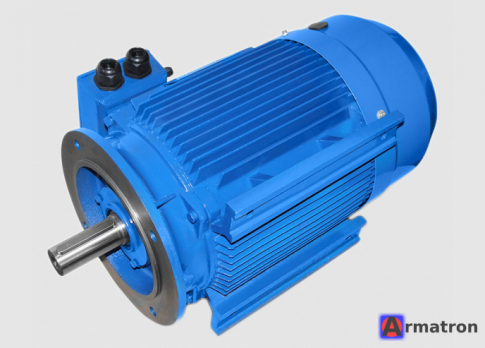

Ниже приведены подробные технические характеристики, расшифровка маркировки и описание электродвигателя АИР 80 А4, произведенного компанией «Элком».
1. Расшифровка маркировки (АИР 80 А4 У2 IM2081)
Каждая буква и цифра в названии несут техническую информацию в соответствии с ГОСТ:
- А — асинхронный двигатель.
- И — унифицированная серия («Интерэлектро»).
- Р — привязка мощности к установочным размерам по стандарту РС3031-71 (ГОСТ Р 51689).
- 80 — габарит (высота оси вращения вала от плоскости установки в мм).
- А — длина сердечника статора (установочный размер). «А» — первая длина (короткая), «В» была бы длиннее.
- 4 — число полюсов. 4 полюса соответствуют синхронной частоте вращения 1500 об/мин (реальная частота под нагрузкой — около 1350–1410 об/мин).
- У2 — климатическое исполнение. «У» — умеренный климат, «2» — эксплуатация под навесом (защита от прямых солнечных лучей и осадков) или в помещении.
-
IM 2081 — монтажное исполнение (способ крепления):
- 2 — Комбинированное исполнение: Лапы + Фланец (большой фланец).
- 0 — Вал расположен горизонтально.
- 8 — Исполнение вала (цилиндрический).
- 1 — Один выходной конец вала.
2. Основные
Для двигателей производства «Элком» серии АИР обычно характерны следующие данные:
| Параметр | Значение |
|---|---|
| Мощность | 1,1 кВт |
| Частота вращения (номинальная) | ~1390–1410 об/мин |
| Напряжение | 220/380 В (треугольник/звезда) |
| Номинальный ток (при 380 В) | ~2,75–2,9 А |
| КПД | ~76.2% |
| Коэффициент мощности (cos φ) | ~0.75 |
| Степень защиты | IP54 или IP55 (защита от пыли и |
| Режим работы | S1 (продолжительный) |
| Класс изоляции | F (до 155 °C) |
3. Габаритные и присоединительные размеры (для 80-го габарита)
Эти размеры являются стандартными для всех двигателей АИР 80:
- Диаметр вала (D1): 22 мм
- Шпонка: 6x6 мм
- Высота оси вращения: 80 мм
-
Крепление (IM2081 — лапы + фланец):
- Двигатель можно закрепить как на основании (лапах), так и прикрутить к оборудованию через передний щит (фланец).
4. Особенности двигателей «Элком»
Компания «Элком» (г. Санкт-Петербург) является одним из крупнейших поставщиков электродвигателей в РФ. Их двигатели АИР характеризуются:
- Материал корпуса: Для двигателей размером 80 мм корпус обычно изготавливается из алюминиевого сплава (силумина), что делает двигатель легче чугунных аналогов и улучшает теплоотдачу.
- Цвет: Фирменный цвет Элком часто серый или синий.
- Качество: Считаются «золотой серединой» по соотношению цена/качество на рынке общепромышленных двигателей.
5. Подключение
Двигатель имеет 6 выводов в клеммной коробке.
- Для подключения к стандартной промышленной сети 380 В (3 фазы) необходимо соединить перемычки по схеме «Звезда» (Y).
- Для подключения через преобразователь частоты с выходом 3x220 В или через конденсатор (с потерей мощности) к сети 220 В используется схема «Треугольник» (ΔΔ).
Применение:
Этот двигатель (1,1 кВт / 1500 об/мин) является одним из самых популярных. Используется в приводах вентиляторов, насосов, небольших конвейерных лент, станков и редукторов. Исполнение IM2081 (лапы + фланец) делает его универсальным для монтажа.
