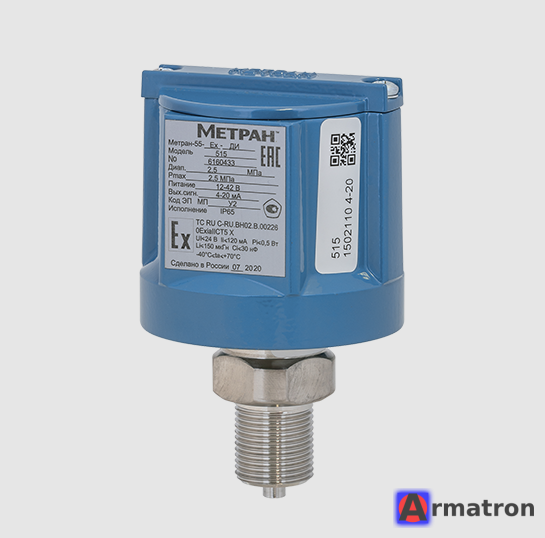

Датчик давления Метран-55-ДИ-515-МП-t1-015-0,4МПа-42-С-М20 Метран

Это маркировка интеллектуального датчика избыточного давления производства компании «Метран» (входит в группу Emerson).

Ниже приведена полная расшифровка кода заказа Метран-55-ДИ-515-МП-t1-015-0,4МПа-42-С-М20:

Подробная расшифровка:

• Метран-55 — Серия датчика (интеллектуальный, микропроцессорный).
• ДИ — Вид измеряемого давления: Датчик Избыточного давления.
• 515 — Модель датчика (определяет конструктивное исполнение и базовые пределы измерений).
• МП — Тип электронного преобразователя: МикроПроцессорный.
• t1 — Код климатического исполнения (диапазон температур окружающей среды). Обычно для t1 это от -40 до +70°С.
• 015 — Предел допускаемой основной приведенной погрешности: ±0,15%.
• 0,4 МПа — Верхний предел измерений (настроенный диапазон): 400 кПа или 4 бар.
• 42 — Выходной сигнал: 4-20 мА.
• С — Электрический монтаж: штепсельный разъем (соединитель).
• М20 — Механическое присоединение к процессу (резьба): М20х1,5.

Основные технические характеристики этого прибора:

1. Назначение: Измерение избыточного давления жидкостей, газов, пара.
2. Диапазон: 0...0,4 МПа (0...4 кгс/см²).
3. Точность: Высокая (0,15%).
4. Питание: Обычно 24 В или 36 В постоянного тока.
5. Материал мембраны: Стандартно — сталь 36НХТЮ или нержавеющая сталь 316L (зависит от неуказанных опций, но в базе идет коррозионностойкая сталь).
6. Настройка: Благодаря микропроцессору (МП), датчик можно перенастраивать (менять пределы измерений, демпфирование и т.д.) с помощью кнопок или HART-коммуникатора (если есть поддержка HART, хотя код "42" указывает на стандартный токовый выход, для HART обычно используется код выходного сигнала, отличный от простого "42", либо это подразумевается в серии МП).

Где применяется:

В системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в нефтегазовой, химической, энергетической и металлургической промышленности.

Примечание: Серия Метран-55 является «классической» и надежной, но в новых проектах часто заменяется на более современные серии, такие как Метран-150 или Метран-75, которые имеют схожие или улучшенные характеристики.
