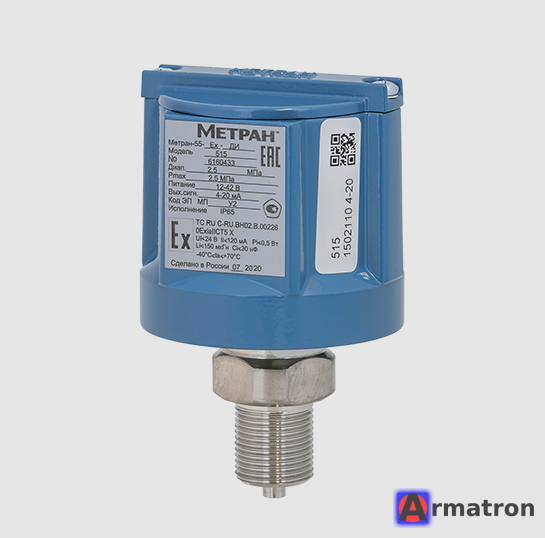

Датчик давления Метран-55-ДИ-515-МП-t1-015-0,25МПа-42-С-М20 Метран

Это маркировка интеллектуального датчика избыточного давления серии Метран-55.

Ниже приведена полная расшифровка маркировки Метран-55-ДИ-515-МП-t1-015-0,25МПа-42-С-М20:

Расшифровка кода:

1. Метран-55: Серия датчика (микропроцессорный, интеллектуальный).
2. ДИ: Вид измеряемого давления — Давление Избыточное (Gauge Pressure).
3. 515: Модель датчика (определяет конструктивное исполнение и пределы измерений сенсора).
4. МП: Тип электронного блока — МикроПроцессорный.
5. t1: Код температурного диапазона окружающей среды. Обычно для этой серии это -40...+70°С.
6. 015: Предел допускаемой основной погрешности (класс точности) — ±0,15%.
7. 0,25 МПа: Верхний предел измерений, на который настроен датчик (2,5 бар или ~2,5 кгс/см²).
8. 42: Код выходного сигнала — 4...20 мА (двухпроводная схема питания).
9. С: Код электрического разъема (соединителя). Обычно обозначает штепсельный разъем (типа ШР) или сальниковый ввод (зависит от года выпуска и конкретной таблицы кодов, но чаще это тип подключения кабеля).
10. М20: Тип резьбового соединения с процессом (штуцер) — метрическая резьба М20х1,5.

Основные технические характеристики:

• Назначение: Измерение избыточного давления жидкостей, газов, паров.
• Диапазон измерений: от 0 до 0,25 МПа (250 кПа).
• Точность: Высокая (0,15%).
• Выход: Токовый аналоговый сигнал 4-20 мА.
• Присоединение: Резьба М20х1,5 (стандартная для РФ).

Важное примечание:

Серия Метран-55 является «классической» и выпускается уже много лет. В настоящее время завод «Метран» (г. Челябинск) производит более современные аналоги, например, серии Метран-150 или Метран-75, которые обладают лучшей стабильностью и функционалом (HART-протокол и т.д.).

Если вы ищете этот датчик для замены сломанного («один в один»), то данная маркировка полностью описывает необходимые параметры. Если же вы проектируете новую систему, рекомендуется рассмотреть более современные серии.
