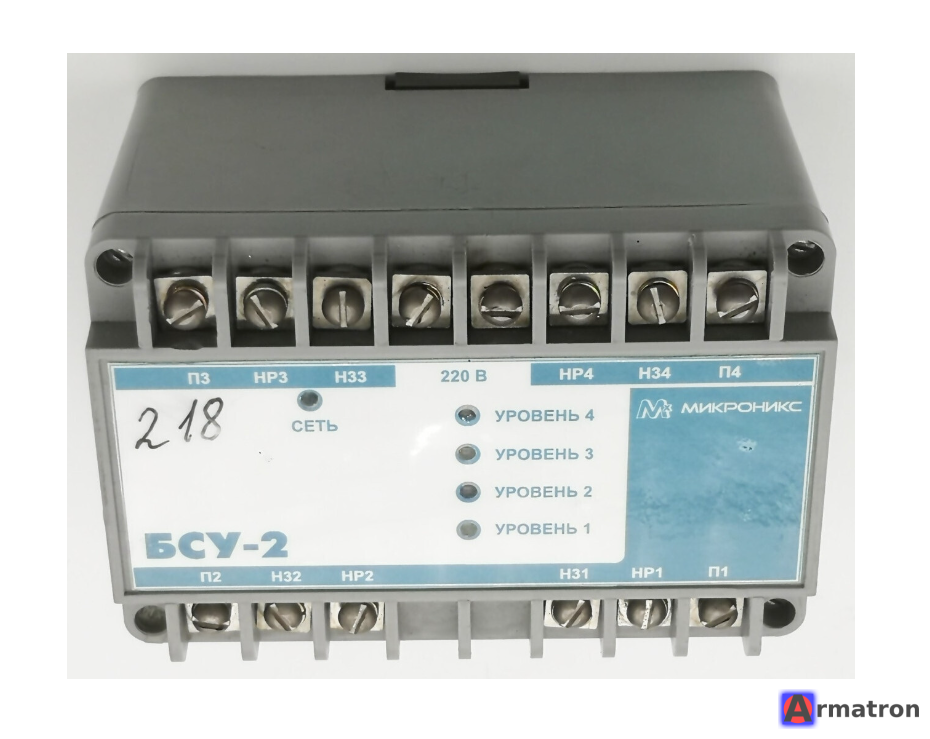

Блок сигнализации уровня БСУ-2 ООО НТФ Микроникс

Блок сигнализации уровня БСУ-2 производства ООО НТФ «Микроникс» (г. Омск) — это промышленный прибор, предназначенный для контроля и регулирования уровня электропроводящих жидкостей.

Ниже приведено подробное описание устройства, его функций и технических характеристик.

1. Назначение

Прибор используется для автоматизации процессов в резервуарах, скважинах, водонапорных башнях и бассейнах.
Он работает с кондуктометрическими датчиками (электродами), которые опускаются в жидкость. Принцип действия основан на разнице электрического сопротивления воздуха и жидкости.

Основные сферы применения:

• Автоматическое заполнение или опорожнение резервуара (управление насосом).
• Защита насосов от «сухого хода».
• Сигнализация перелива или опустошения емкости.

2. Принцип работы

БСУ-2 измеряет сопротивление между общим электродом и сигнальными электродами (уровнями). Когда жидкость касается электрода, цепь замыкается, и прибор переключает выходное реле.

• На датчики подается переменное напряжение (обычно около 6–12 В), что предотвращает электролиз (разрушение) электродов и окисление контактов.

3. Функциональные возможности

БСУ-2 обычно имеет два канала контроля (два уровня), что позволяет реализовать различные логики работы:

1. Двухпозиционное управление (Гистерезис): Поддержание уровня в заданных границах (включение насоса при нижнем уровне и выключение при верхнем, или наоборот для дренажа).
2. Два независимых канала: Сигнализация двух независимых уровней (например, "Авария верх" и "Авария низ").
3. Регулируемая чувствительность: На передней панели (или под крышкой) обычно есть регулятор чувствительности (порога срабатывания). Это важно для настройки под разные жидкости (например, водопроводная вода, молоко, сточные воды или конденсат имеют разную электропроводность).
4. Задержка срабатывания: Защита от ложных срабатываний при волнении поверхности жидкости (плескании).

4. Технические характеристики (Типовые для БСУ-2)

Уточняйте точные параметры в паспорте конкретной модификации, так как производитель может вносить изменения.

• Напряжение питания: 220 В, 50 Гц (стандарт) или 24 В (под заказ).
• Количество контролируемых уровней: 2 (плюс общий электрод).
• Выходные устройства: Релейные контакты (обычно переключающие).
• Коммутационная способность реле: Обычно до 5А или 7А при 220В.
• Напряжение на электродах датчика: Переменное, не более 12 В (безопасно для персонала и электродов).
• Диапазон сопротивления срабатывания: Регулируемый (часто от 1 до 100 кОм или подобный диапазон).
• Тип корпуса: Обычно для крепления на DIN-рейку (35 мм) или настенное крепление.
• Степень защиты корпуса: IP20 (для установки внутри шкафа управления).
• Индикация: Светодиоды на лицевой панели ("Сеть", "Уровень 1", "Уровень 2" / "Насос").

5. Схема подключения (Общая логика)

Для работы в режиме управления насосом (наполнение/осушение) требуется 3 электрода:

1. Общий: Самый длинный, находится на дне.
2. Нижний уровень: Точка включения (или выключения).
3. Верхний уровень: Точка выключения (или включения).

Прибор замыкает реле, управляющее пускателем насоса, в зависимости от состояния этих датчиков.

6. Преимущества приборов НТФ «Микроникс»

• Надежность: Приборы адаптированы к российским условиям эксплуатации (скачки напряжения, помехи).
• Гальваническая развязка: Цепи питания, датчиков и выходных реле гальванически развязаны.
• Простота настройки: Минимум органов управления.
