Активный шинный модуль 6ES7195-7HB00-0XA0 Siemens

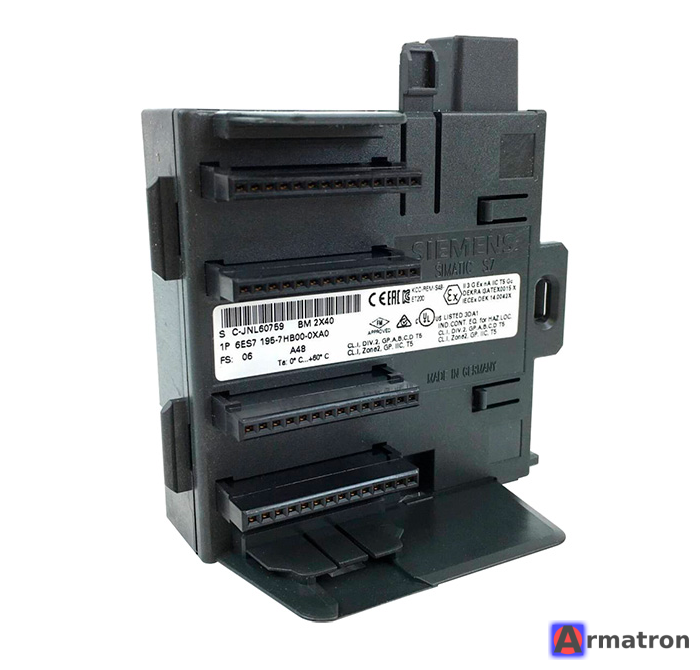

Siemens 6ES7195-7HB00-0XA0 — это активный шинный модуль (Active Bus Module) для системы распределенного ввода-вывода SIMATIC ET 200M.

Ниже приведены основные характеристики, назначение и технические детали:

1. Назначение

Этот модуль используется для создания активной внутренней шины в станциях ET 200M. Главная его особенность — поддержка функции «Hot Swapping» (горячая замена). Это означает, что вы можете извлекать и вставлять модули ввода-вывода (S7-300) под напряжением, не останавливая работу всей станции и контроллера.

2. Технические характеристики

• Ширина: 80 мм.
• Вместимость: Предназначен для установки двух модулей шириной 40 мм каждый.
• Тип модулей: Подходят стандартные сигнальные модули (SM), коммуникационные процессоры (CP) и функциональные модули (FM) серии S7-300.
• Соединение: Обеспечивает непрерывность шины данных и питания между модулями. В отличие от U-образных шинных соединителей, при извлечении функционального модуля из этого активного модуля шина не разрывается.

3. Монтаж и совместимость

Для использования этого модуля необходимы специальные компоненты:

1. Профильная шина (рейка) для активных шинных модулей: Обычная DIN-рейка не подходит. Требуется рейка с артикулом серии 6ES7195-1G... (например, 6ES7195-1GA00-0XA0).
2. Интерфейсные модули: Работает в паре с интерфейсными модулями IM 153 (например, IM 153-1, IM 153-2 High Feature, IM 153-4 PN), которые поддерживают функцию активной шины.

4. Отличие от других версий

Важно не путать этот модуль с его аналогом для широких устройств:

• 6ES7195-7HB00-0XA0 (Текущий): Для 2-х модулей по 40 мм.
• 6ES7195-7HC00-0XA0: Для 1-го модуля шириной 80 мм (например, мощные блоки питания или большие CPU/модули).

Краткая инструкция по установке:

1. Активный шинный модуль защелкивается на специальную профильную рейку.
2. Стыкуется с соседними шинными модулями (или интерфейсным модулем) сбоку.
3. Поверх активного шинного модуля устанавливаются сами модули ввода-вывода S7-300.

Статус продукта: Продукт активен, широко используется в системах автоматизации на базе SIMATIC S7-300 и ET 200M (особенно в системах высокой готовности S7-400H / PCS 7).
