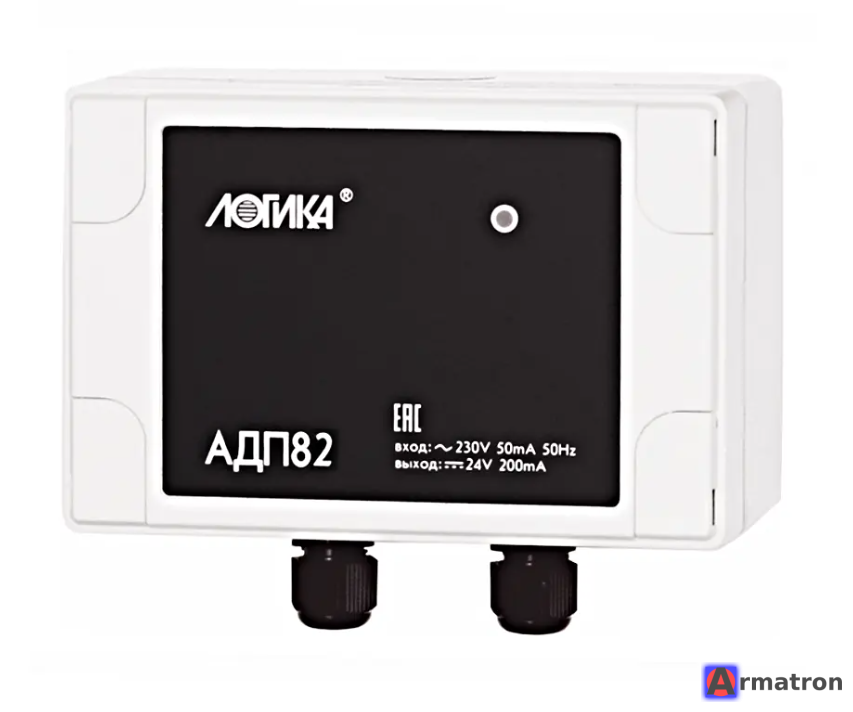

Адаптер АДП82 — это специализированное устройство производства консорциума «Логика» (Санкт-Петербург), предназначенное для сопряжения приборов учета (тепловычислителей, корректоров газа) с компьютером или другими устройствами считывания данных.
Вот подробный обзор этого устройства:
1. Назначение
АДП82 служит для преобразования сигналов интерфейса вычислителей «Логика» в стандартный интерфейс RS-232 (COM-порт). Это позволяет:
- Считывать архивные данные с приборов.
- Настраивать (конфигурировать) базу данных прибора с ПК.
- Дистанционно мониторить текущие показания.
2. Совместимость
Адаптер работает с «классической» серией приборов «Логика», таких как:
- Тепловычислители: СПТ941 (мод. 10, 11), СПТ942, СПТ943, СПТ961.
- Корректоры газа: СПГ741, СПГ742, СПГ761, СПГ762, СПГ763.
3. Технические характеристики
- Входной интерфейс: Специализированный интерфейс приборов «Логика» (через разъем на передней панели прибора или монтажный клеммник).
- Выходной интерфейс: RS-232 (разъем DB9).
- Гальваническая развязка: Обеспечивает защиту компьютера и вычислителя от помех и разности потенциалов (очень важная функция для промышленных объектов).
- Питание: Обычно требуется внешний блок питания (например, БП-12) или питание от магистрали (в зависимости от схемы подключения).
4. Особенности использования
- Подключение к современным ПК: Поскольку современные ноутбуки и компьютеры редко имеют встроенный COM-порт (RS-232), АДП82 часто используется в связке с переходником USB-to-RS232.
- Программное обеспечение: Для работы с адаптером используется стандартное ПО от «Логики», такое как Пролог (для сбора отчетов) или OPC-серверы.
5. Разница между АДП82 и АДП83
Часто возникает вопрос выбора между моделями:
- АДП82: Выход на RS-232 (нужен COM-порт).
- АДП83: Это более современная версия с прямым выходом на USB. Если вы покупаете новое устройство для работы с ноутбуком, АДП83 обычно удобнее.
6. Схема подключения (типовая)
- Кабель от АДП82 подключается к разъему «Прибор» на вычислителе.
- Разъем DB9 подключается к COM-порту ПК.
- Подключается блок питания к адаптеру.
- На ПК запускается программа «Пролог», выбирается соответствующий COM-порт и производится опрос.
Резюме
АДП82 — это надежное, проверенное временем «промышленное» решение. Его главное преимущество перед дешевыми китайскими кабелями — наличие гальванической развязки, что предотвращает выгорание портов на дорогостоящем вычислителе или материнской плате компьютера при возникновении нештатных ситуаций в электросети.
Если вам нужно просто разово считать данные и у вас нет COM-порта, лучше рассмотреть покупку АДП83. Если же система уже построена на базе RS-232, АДП82 — стандартный рабочий компонент.
- Производитель Логика
