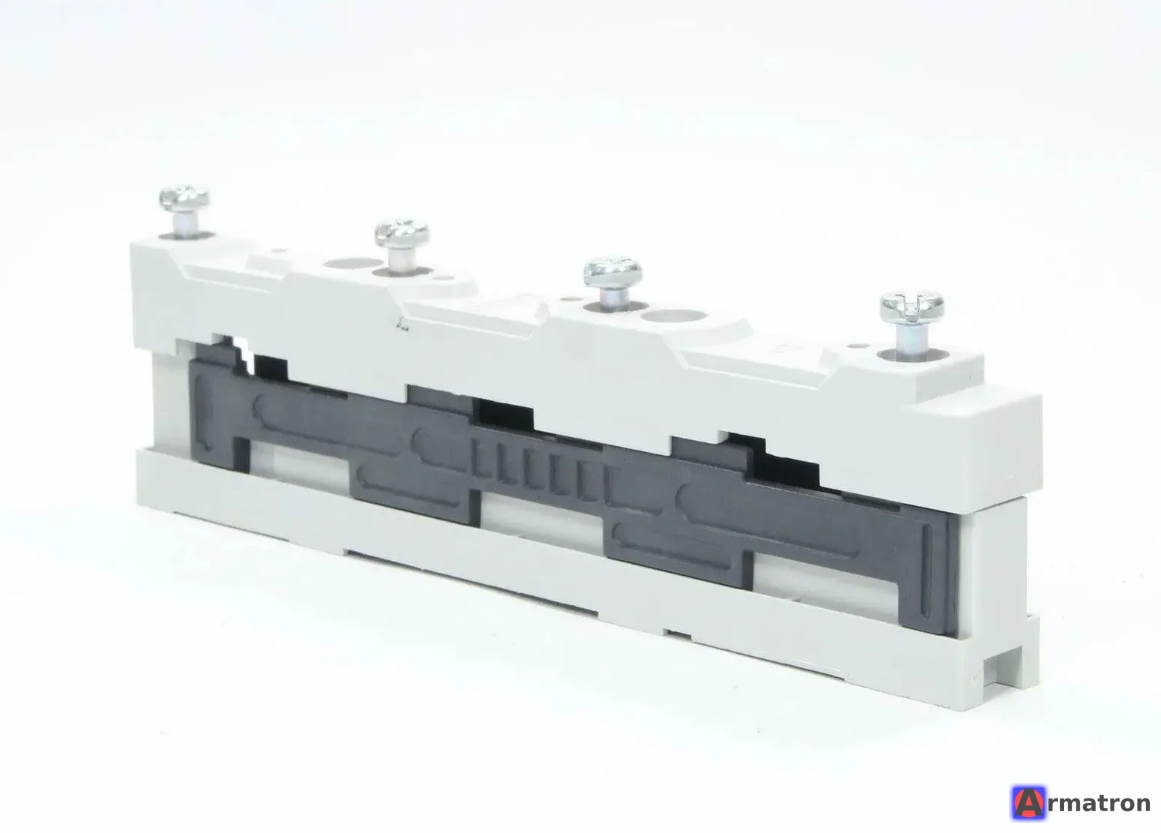

Держатель сборных шин с артикулом 22-0896/1 производства Moeller (ныне корпорация Eaton) является компонентом системы шинного монтажа (обычно системы SASY60i).
Вот основные технические характеристики и описание этого изделия:
Основные характеристики:
- Тип: 3-полюсный держатель сборных шин.
- Межосевое расстояние между шинами: 60 мм (стандарт для промышленных систем распределения электроэнергии).
-
Совместимость с шинами: Предназначен для плоских медных шин различных сечений. Обычно это:
- Толщина: 5 мм или 10 мм.
- Ширина: от 12 до 30 мм (чаще всего 12, 15, 20, 25, 30 мм).
- Материал: Высококачественный термопласт (полиамид), усиленный стекловолокном, не содержащий галогенов. Обладает высокой стойкостью к токам утечки и термической прочностью.
- Номинальное напряжение: до 690 В (AC) / 1000 В (AC).
Особенности модели 22-0896/1:
- Универсальность: Благодаря специальным вставкам или конструкции фиксаторов, один и тот же держатель может удерживать шины разной толщины (5 или 10 мм).
- Монтаж: Имеет отверстия для крепления к монтажной панели или профилю.
- Бренд: На корпусе может быть маркировка старого образца Moeller, но в современных каталогах это изделие идет под брендом Eaton (серия SASY60i).
Аналоги и современная маркировка:
Современный артикул Eaton, который соответствует параметрам 22-0896/1 (3-полюсный, 60 мм, до 30х10 мм), часто обозначается как:
- BBS-3/FL (код заказа 107062 или аналогичные в зависимости от конкретной модификации).
Применение:
Используется в распределительных щитах и шкафах управления для:
- Жесткой фиксации силовых медных шин.
- Обеспечения изоляции между фазами и относительно корпуса.
- Выдерживания динамических нагрузок, возникающих при токах короткого замыкания.
Совет: Если вы ищете замену или планируете новый проект, проверьте максимально допустимый ток короткого замыкания (IpkIpk) для вашей системы, так как расстояние между держателями рассчитывается именно исходя из этого параметра.
